Практически одновременно с официальным анонсом графического процессора AMD Antigua XT с архитектурой GCN 1.2 и построенной на его базе видеокарты Radeon R9 380X в конце ноября прошлого года все компании выпустили свои оригинальные версии данной модели. В их числе и ASUSTeK Computer Inc., представившая на суд пользователей свою версию видеокарты – ASUS STRIX R9 380X Gaming (STRIX-R9380X-OC4G-GAMING).
Изучению её особенностей и тестированию и посвящена сегодняшняя статья.
Технические характеристики видеокарты и рекомендованная стоимость
Наименование технических характеристик | AMD Radeon R9 390 | ASUS STRIX R9 380X Gaming | AMD Radeon R9 380 |
AMD Radeon R9 280X |
|
---|---|---|---|---|---|
Графический процессор |
Grenada XT (TSMC) |
Antigua XT (TSMC) |
Antigua Pro (TSMC) |
Tahiti XT (TSMC) |
|
Техпроцесс, нм |
28 (low-k) |
28 (low-k) |
28 (low-k) |
28 (low-k) |
|
Площадь кристалла, мм2 |
438 |
366 |
366 |
352 |
|
Число транзисторов, млн |
6200 |
5000 |
5000 |
4313 |
|
Частота графического процессора, МГц |
3D |
1000 |
1030 |
970 |
1050 |
2D |
300 |
300 |
300 |
300 |
|
Число унифицированных шейдерных процессоров, шт. |
2560 |
2048 |
1792 |
2048 |
|
Число текстурных блоков, шт. |
160 |
128 |
112 |
128 |
|
Число блоков растровых операций (ROPs), шт. |
64 |
32 |
32 |
32 |
|
Теоретическая максимальная скорость закраски, Гпикс/с |
64,0 |
33,0 |
31,0 |
33,6 |
|
Теоретическая максимальная скорость выборки текстур, Гтекс/с |
160,0 |
131,8 |
108,6 |
134,4 |
|
Поддержка версии Pixel Shaders / Vertex Shaders |
5.0 / 5.0 |
5.0 / 5.0 |
5.0 / 5.0 |
5.0 / 5.0 |
|
Тип поддерживаемой памяти |
GDDR5 |
GDDR5 |
GDDR5 |
GDDR5 |
|
Разрядность шины обмена с памятью, бит |
512 |
256 |
256 |
384 |
|
Эффективная частота работы видеопамяти, МГц |
3D |
6000 |
5700 |
5500 |
6000 |
2D |
600 |
600 |
600 |
600 |
|
Объём памяти, Мбайт |
8192 |
4096 |
2048/4096 |
3072 |
|
Полоса пропускания видеопамяти, Гбайт/с |
384,0 |
182,4 |
176,0 |
288,0 |
|
Пиковая потребляемая мощность в 3D-режиме работы, Вт |
3D |
275 |
190 |
190 |
250 |
2D |
н/д |
н/д |
н/д |
н/д |
|
Требования к мощности блока питания, Вт |
600 |
500 |
500 |
550 |
|
Размеры видеокарты (Д × В × Т), мм |
н/д |
272 × 130 × 42 |
н/д |
н/д |
|
Вес видеокарты, г |
н/д |
886 |
н/д |
н/д |
|
Интерфейс |
PCI-Express x16 (v3.0) |
PCI-Express x16 (v3.0) |
PCI-Express x16 (v3.0) |
PCI-Express x16 (v3.0) |
|
Выходы |
DVI-I + DVI-D (Dual-Link), 1 HDMI v1.4a, 1 DisplayPort v1.2 |
DVI-I + DVI-D (Dual-Link), 1 HDMI v1.4a, 1 DisplayPort v1.2 |
DVI-I + DVI-D (Dual-Link), 1 HDMI v1.4a, 1 DisplayPort v1.2 |
DVI-I + DVI-D (Dual-Link), 1 HDMI v1.4a, 1 DisplayPort v1.2 |
|
Минимальная розничная стоимость*, руб. |
28 500 |
21 500 |
15 000 |
Нетв продаже |
* – По данным «Яндекс.Маркет» на 22.01.2016.
Упаковка и комплектация
Как вы уже наверняка догадались, новая видеокарта ASUS относится к серии STRIX и упакована в картонную коробку, оформленную в традиционном для этого модельного ряда стиле. На лицевой стороне указана модель видеокарты, основные ее преимущества — 20-процентное снижение температуры и нулевой уровень шума — и информация о купоне на 15-дневный премиум-аккаунт игры World of Warships.
Обратная сторона коробки традиционно более информативна. На ней вы найдёте краткое описание системы охлаждения, особенностей печатной платы, фирменной утилиты для разгона и мониторинга, а также перечень выходов и краткие спецификации. Стикер, приклеенный на одну из боковых сторон коробки содержит серийные номера и маркировку модели видеокарты.
В цветную оболочку вставлена ещё одна коробка из толстого чёрного картона, внутри которой в подложке из вспененного полиэтилена зафиксирована видеокарта. Иначе говоря, это одна из самых надёжных упаковок, способных сберечь устройство на его пути к конечному пользователю.

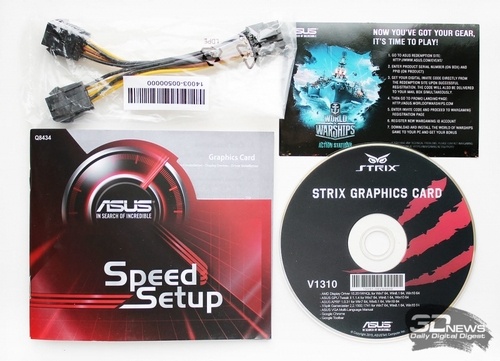

Вместе с видеокартой поставляются кабель для подключения дополнительного питания, краткая инструкция по установке, компакт-диск с драйверами и утилитами, голографическая наклейка серии STRIX и уже упомянутый купон на игру.
Видеокарта изготовлена в Китае. На устройство предоставляется трёхлетняя гарантия, а его стоимость начинается от 249 долларов США за рубежом и от 21,5 тысячи рублей у нас в России.
Дизайн и особенности печатной платы

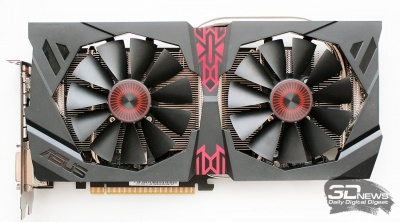

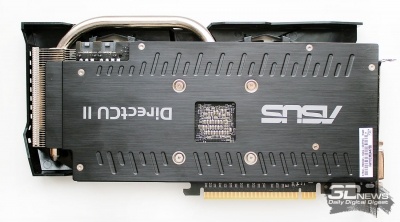

По дизайну все видеокарты ASUS серии STRIX с двумя вентиляторами на кулере как две капли воды похожи друг на друга. Так, например, ASUS STRIX R9 380X Gaming с лицевой стороны вообще не отличается от протестированной нами ранее ASUS STRIX GTX 950 OC – всё тот же стилизованный под голову совы пластиковый кожух с алыми вставками в центре и на роторах вентиляторов. Сзади установлена алюминиевая пластина с названием компании-производителя и системы охлаждения

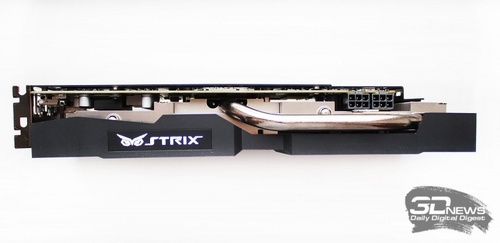

Сверху видна выходящая из радиатора тепловая трубка, а на кожухе приклеен логотип серии STRIX. Размеры видеокарты составляют 272 × 130 × 42 мм, а весит она 886 граммов.

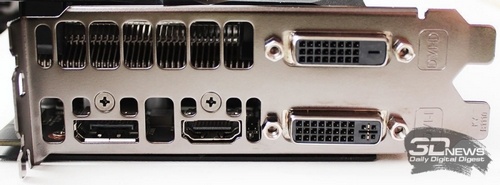

На панели с выходами установлены выходы DVI-I и DVI-D (оба dual-link), HDMI версии 1.4a и DisplayPort версии 1.2.

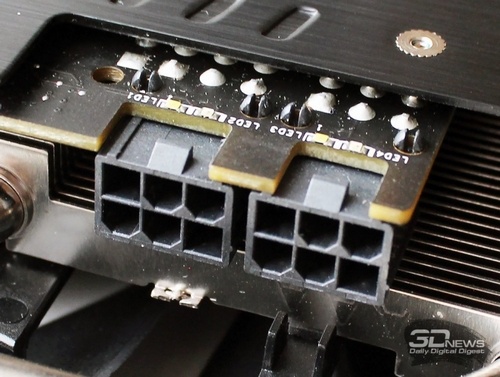

Два шестиконтактных разъёма для дополнительного питания распаяны на печатной плате в перевёрнутом виде для более удобного отключения от них кабелей, а также оснащены светодиодами, сигнализирующими, подаётся питание или нет.
Заявленный в спецификациях уровень энергопотребления видеокарты составляет 190 Вт, а рекомендованная мощность блока питания для системы с одной такой видеокартой должна составлять не менее 500 Вт.

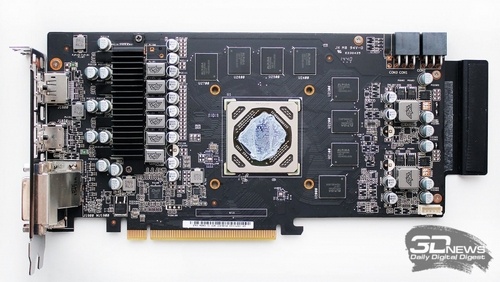

Система охлаждения крепится к печатной плате четырьмя винтами по периметру графического процессора. Сняв её, можно изучить печатную плату.

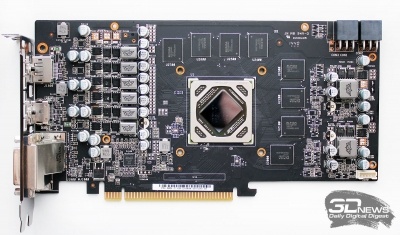

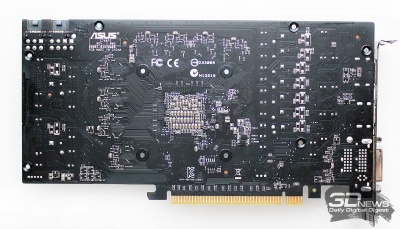

Правда, для более детального знакомства с ней придётся снять небольшой алюминиевый радиатор с элементов силовых цепей и пластину с обратной стороны текстолита. Вот теперь плата длиной 225 мм полностью «раздета».
Элементная база видеокарты построена по фирменной технологии Super Alloy Power с использованием высококачественных и долговечных компонентов. По заявлению ASUS, благодаря Super Alloy Power, удалось на 15% повысить производительность, до 35 градусов Цельсия снизить температуры и в 2,5 раза увеличить срок службы видеокарты.

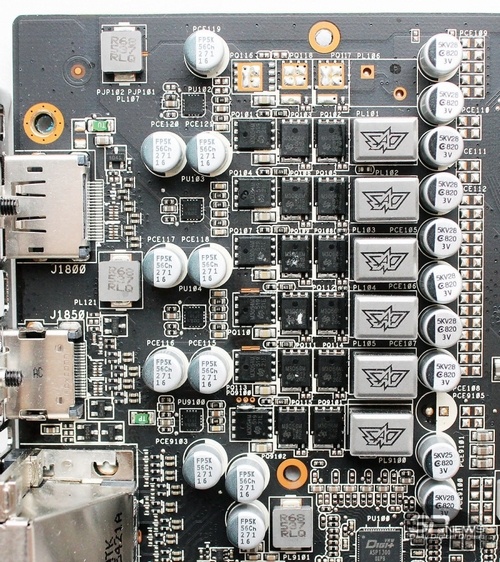

Элементы питания графического процессора сгруппированы в зоне между видеовыходами и GPU, а сама схема питания шестифазная.

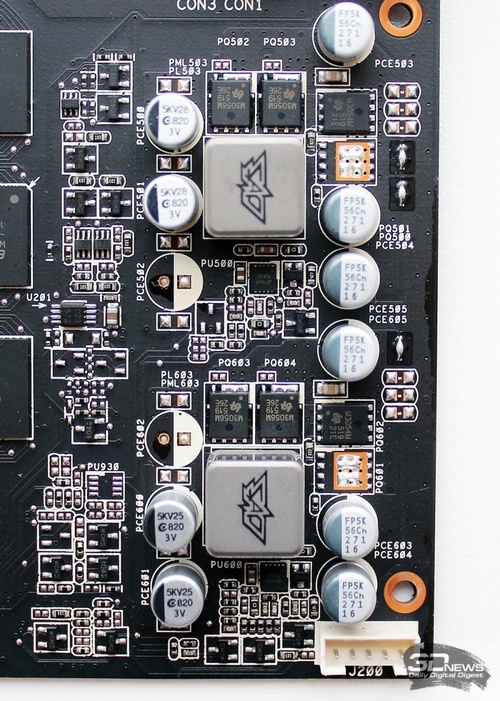

Ещё две фазы питания, отведённые на видеопамять и силовые цепи, расположены на другом конце печатной платы, под разъёмами дополнительного питания.

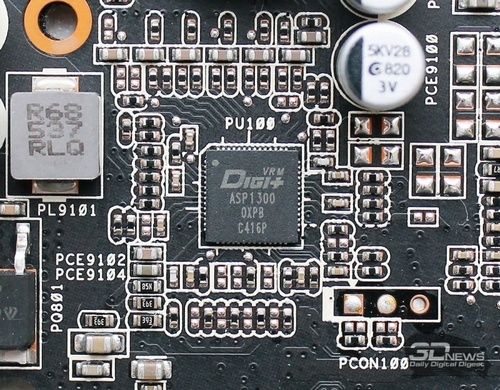

За управление питанием графического процессора на плате отвечает VRM-контроллер Digi+ ASP1300.

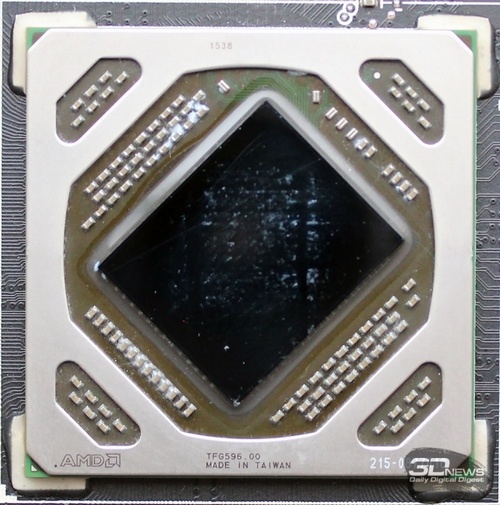

ASUS STRIX R9 380X Gaming оснащена 28-нм графическим процессором AMD Antigua XT с кристаллом площадью около 366 мм2, содержащим более 5 млрд транзисторов. GPU нашего экземпляра видеокарты выпущен на 38-й неделе 2015 года (середина сентября).
Графический процессор содержит 2048 унифицированных шейдерных процессоров и 128 текстурных блоков. Это на 14,3% больше, чем у Radeon R9 380 без «X», и ровно столько же, сколько было у Radeon R9 280X, а ещё ранее у Radeon HD 7970, выпущенной в конце 2011 года. Число блоков растеризации везде равно 32. Иными словами – да, полноценный Antigua/Tonga получил более высокие частоты, определённые оптимизации в плане энергопотребления и номинальную поддержку DirectX 12, но, говоря начистоту, это всё тот же старый добрый Tahiti пятилетней давности по сниженной до среднего класса стоимости. Добавим, что у видеокарты ASUS частота графического процессора в 3D-режиме составляет 1030 МГц (у эталонных моделей – 970 МГц), а если активировать «OC Mode» через фирменную утилиту ASUS GPU Tweak II, то она повышается ещё на 20 МГц. В 2D-режиме частота снижается до 300 МГц.

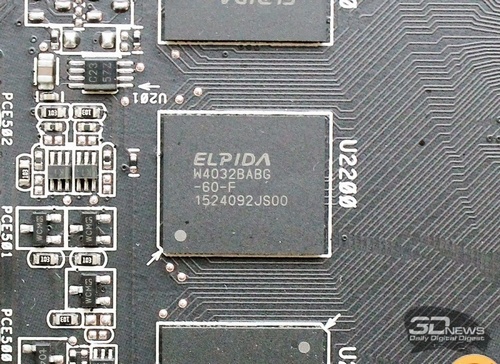

На ASUS STRIX R9 380X Gaming установлены восемь микросхем памяти стандарта GDDR5 общим объёмом 4 Гбайт. Они выпущены компанией Elpida (кстати, её продукция всё чаще встречается на видеокартах) и имеют маркировку W4032BABG-60-F.
Их теоретическая эффективная частота работы равна 6000 МГц, однако у видеокарты ASUS память работает на 5700 МГц, что на 200 МГц (+3,6%) выше номинальной частоты эталонных AMD Radeon R9 380X. Ширина шины обмена с памятью видеокарты составляет 256 бит (против 384 бит у Radeon R9 280X/HD 7970), а максимальная пропускная способность памяти на таких частотах и шине должна составлять 182,4 Гбайт/с. При переходе в 2D-режим частота памяти снижается до 600 МГц.

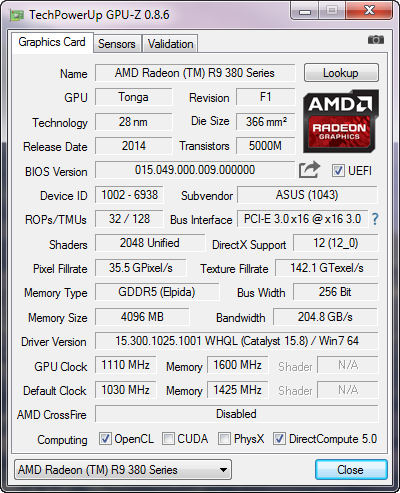

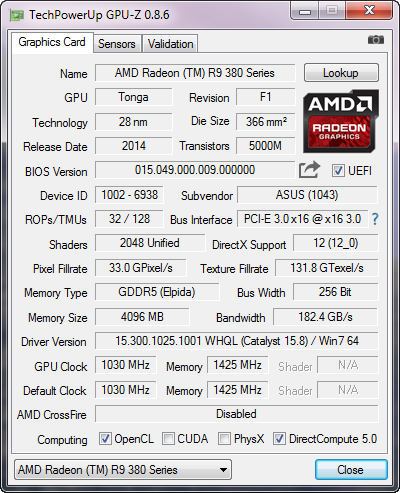

Посмотрим на спецификации видеокарты с помощью утилиты GPU-Z.
Дополняет обзор видеокарты и её технических особенностей ссылка на BIOS данной модели, а мы переходим к очередному знакомству с системой охлаждения ASUS DirectCU II и тестированию её эффективности и уровня шума.

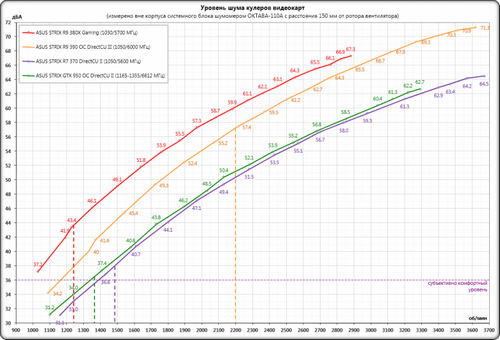

Системы охлаждения – эффективность и уровень шума
ASUS STRIX R9 380X Gaming оснащается системой охлаждения DirectCU II, состоящей из алюминиевого радиатора на медных тепловых трубках и пластикового кожуха с двумя вентиляторами.

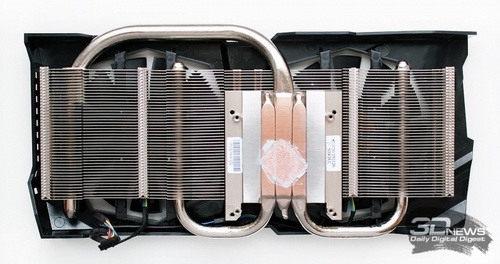

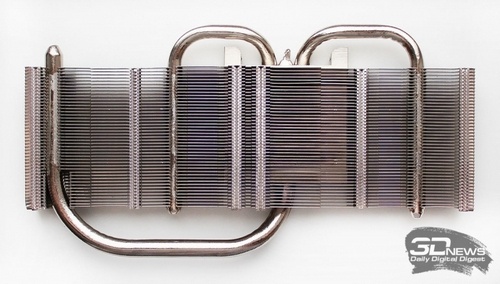

В основе кулера лежит сравнительно большой алюминиевый радиатор с тонкими рёбрами. Рёбра пронизаны тремя тепловыми трубками, две из которых имеют диаметр 8 мм, а одна — центральная — диаметр 10 мм.

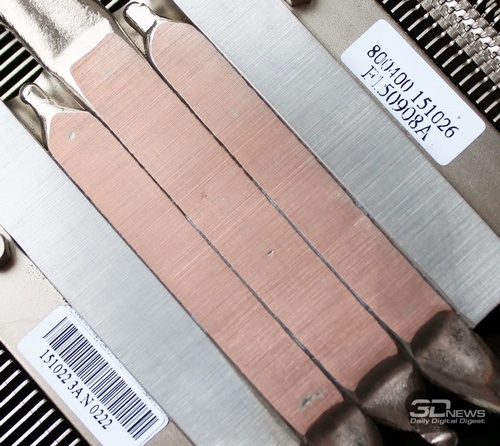

Трубки контактируют с пластинами посредством пайки. Основание кулера выполнено по технологии прямого контакта — трубки плотно прижаты друг к другу.
Причём, судя по отпечатку кристалла на основании, в контакте участвуют все три тепловые трубки. Тем не менее в очередной раз отметим, что для «голых» кристаллов графических процессоров эффективнее работают основания с теплораспределителем, нежели с прямым контактом.

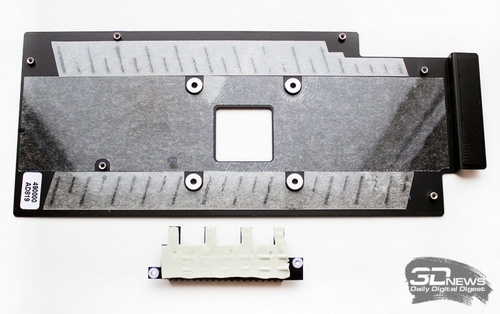

Ещё двумя элементами системы охлаждения ASUS STRIX R9 380X Gaming являются пластина с изоляционной прокладкой с обратной стороны платы и маленький алюминиевый радиатор на элементах силовой цепи питания графического процессора.

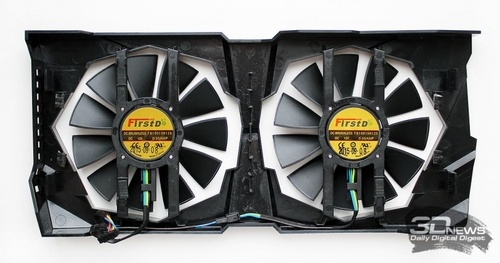

Радиатор кулера и элементы печатной платы охлаждаются двумя вентиляторами, закреплёнными на стойках в пластиковой рамке.

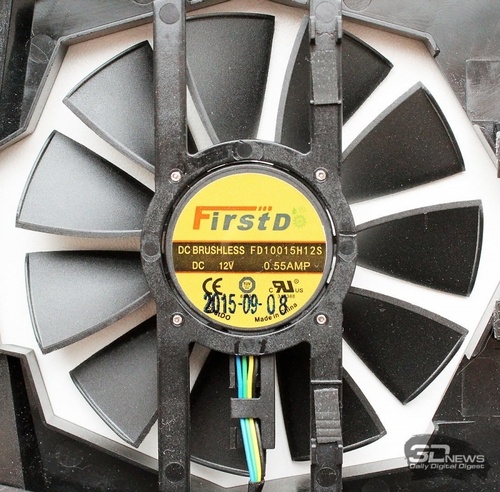

Вентиляторы одиннадцатилопастные, выпущены компанией FirstDo и имеют маркировку FD10015H12S. Реальный размер крыльчатки вентиляторов равен 84 мм и основаны они, по всей видимости, на подшипниках скольжения.
Лопасти вентиляторов имеют довольно агрессивный угол атаки, а также торцевую кромку, благодаря которой повышено статическое давление, развиваемое вентилятором (однако конкретных цифр ASUS не приводит). Скорость вращения вентиляторов регулируется широтно-импульсной модуляцией в диапазоне от 0 до 3000 об/мин, то есть в 2D и игровых режимах невысокой нагрузки вентиляторы вообще не вращаются и не создают никакого шума. Стартуют вентиляторы по достижении графическим процессором температуры 65 градусов Цельсия.

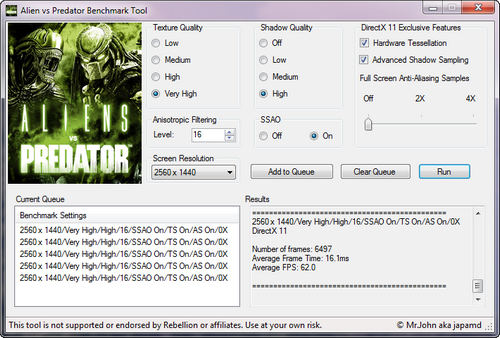

Для проверки температурного режима работы видеокарты ASUS STRIX R9 380X Gaming в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560 × 1440 пикселей с анизотропной фильтрацией уровня 16х, но без использования MSAA-сглаживания.

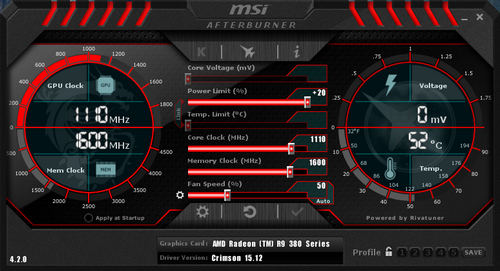

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.2.0 и утилита GPU-Z версии 0.8.6. Все тесты проводились в закрытом корпусе системного блока, конфигурация которого будет описана в следующем разделе статьи, при средней комнатной температуре 24,5 градуса Цельсия.
Прежде всего, посмотрим на температурный режим работы видеокарты при полностью автоматической регулировке скорости вентиляторов.
