MSI Radeon R9 380 Gaming Обзор видеокарты

С перечнем обновлённых видеокарт Radeon R9 3xx на графических процессорах AMD мы уже познакомили наших читателей в статье про Sapphire NITRO R9 380, а заодно протестировали новинку в играх и бенчмарках. Особенностью того тестирования является тот факт, что видеокарта Sapphire оснащена четырьмя гигабайтами памяти и стоит немного больше обычных версий. Объект сегодняшнего тестирования – видеокарта MSI Radeon R9 380 Gaming 2G – имеет на своём «борту» только два гигабайта памяти, а значит, имея две этих видеокарты, мы можем оценить необходимость в дополнительном объёме памяти у данной модели Radeon R9, что и будет сегодня сделано.

MSI Radeon R9 380 Gaming Обзор видеокарты

Технические характеристики видеокарты и рекомендованная стоимость

Технические характеристики и стоимость видеокарты MSI Radeon R9 380 Gaming приведены в таблице в сравнении с показателями эталонных версий AMD Radeon R9 380, Radeon R7 370 и фактически предшествующей первой из них Radeon R9 285.

Наименование технических характеристик MSI Radeon R9 380 Gaming AMD Radeon R9 380 AMD Radeon R9 285 AMD Radeon R7 370
Графический процессор Antigua Pro (TSMC) Antigua Pro (TSMC) Tonga (TSMC) Trinidad
(TSMC)
Техпроцесс, нм 28 (low-k) 28 (low-k) 28 (low-k) 28 (low-k)
Площадь кристалла, мм2 366 366 366 212
Число транзисторов, млн 5000 5000 5000 2800
Частота графического процессора, МГц 3D 1000 (OC Mode) 970 918 975
2D 300 300 300 300
Число унифицированных шейдерных процессоров, шт. 1792 1792 1792 1024
Число текстурных блоков, шт. 112 112 112 64
Число блоков растровых операций (ROPs), шт. 32 32 32 32
Теоретическая максимальная скорость закраски, Гпикс./с 32,0 31,0 29,3 31,2
Теоретическая максимальная скорость выборки текстур, Гтекс./с 112,0 108,6 102,8 62,4
Поддержка версии Pixel Shaders / Vertex Shaders 5.0 / 5.0 5.0 / 5.0 5.0 / 5.0 5.0 / 5.0
Тип поддерживаемой памяти GDDR5 GDDR5 GDDR5 GDDR5
Разрядность шины обмена с памятью, бит 256 256 256 256
Эффективная частота работы видеопамяти, МГц 3D 5600 (OC Mode) 5500 5500 5600
2D 600 600 600 600
Объем памяти, Мбайт 2048 2048/4096 2048/4096 2048/4096
Полоса пропускания видеопамяти, Гбайт/сек 179,2 176,0 176,0 179,2
Пиковая потребляемая мощность в 3D режиме работы, Вт 3D 190 190 190 150
2D н/д н/д н/д н/д
Требования к мощности блока питания, Вт 500 500 500 500
Размеры видеокарты, мм (Д × В × Т) 262 × 128 × 40 н/д н/д н/д
Вес видеокарты, гр. 937 н/д н/д н/д
Интерфейс PCI-Express x16 (v3.0) PCI-Express x16 (v3.0) PCI-Express x16 (v3.0) PCI-Express x16 (v3.0)
Выходы DVI-I + DVI-D
(Dual-Link),
1 HDMI v1.4a,
1 DisplayPort v1.2
DVI-I + DVI-D
(Dual-Link),
1 HDMI v1.4a,
1 DisplayPort v1.2
DVI-I + DVI-D
(Dual-Link),
1 HDMI v1.4a,
1 DisplayPort v1.2
DVI-I + DVI-D
(Dual-Link),
1 HDMI v1.4a,
1 DisplayPort v1.2
Минимальная розничная стоимость*, руб. 15 990 14 000 12 500 10 400

* По данным «Яндекс.Маркета» на 26.07.2015.

Дизайн и особенности печатной платы

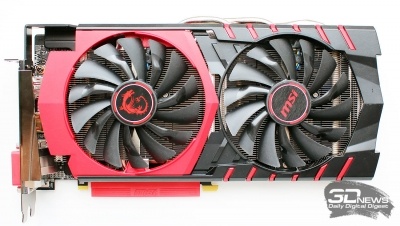

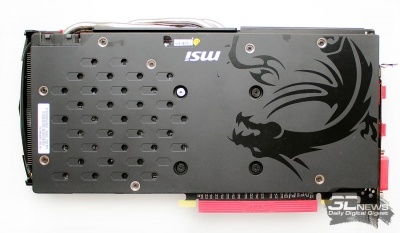

Дизайн MSI Radeon R9 380 Gaming очень интересный и яркий. Всю лицевую сторону видеокарты закрывает рифлёный пластиковый кожух системы охлаждения Twin Frozr V с вентиляторами и алыми вставками, а обратная сторона закрыта частично перфорированной пластиной, выполняющей только декоративную функцию.

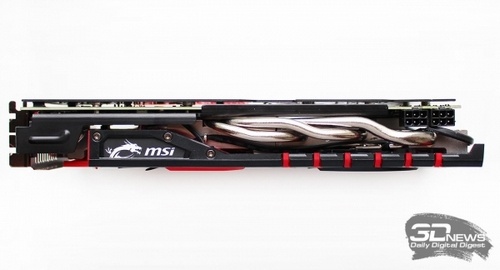

Сверху видны выходящие из радиатора тепловые трубки и маленькое окошко с логотипом серии, оснащённое подсветкой. Размеры MSI Radeon R9 380 Gaming составляют 262 × 128 × 40 мм, а весит видеокарта 937 граммов.

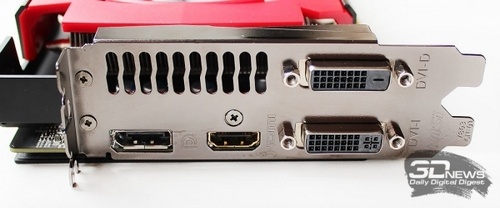

Видеокарта оснащена двумя выходами DVI (Dual-Link), одним HDMI версии 1.4а и одним DisplayPort версии 1.2, совмещёнными с решёткой для частичного выброса нагретого воздуха за пределы корпуса системного блока.

Теперь на этой панели появились подписи каждого из выходов, которые облегчат начинающим пользователям подключение к ним кабелей.

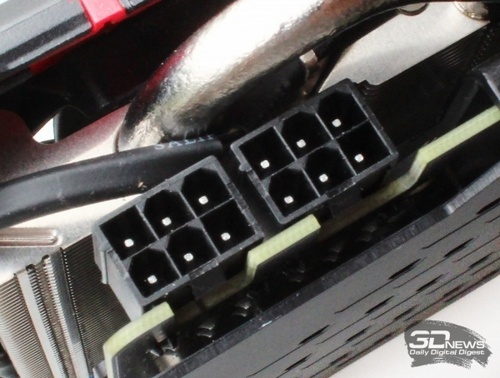

MSI Radeon R9 380 Gaming оснащается двумя шестиконтактными разъёмами для дополнительного питания.

Максимальный уровень энергопотребления видеокарты не должен превышать 190 ватт, что соответствует спецификациям AMD для этой модели. Мощность блока питания для системы с одной такой видеокартой должна составлять не менее 500 ватт, а если кто-то захочет создать CrossFireX-связку, то рекомендуется блок питания мощностью не менее 600 ватт.

Система охлаждения закреплена на печатной плате только четырьмя винтами по периметру графического процессора, поэтому снять её не составило никакого труда. Под ней видны пластина-теплораспределитель на элементах силовых цепей и микросхемах памяти, а также металлическое ребро жёсткости по верхнему краю текстолита.

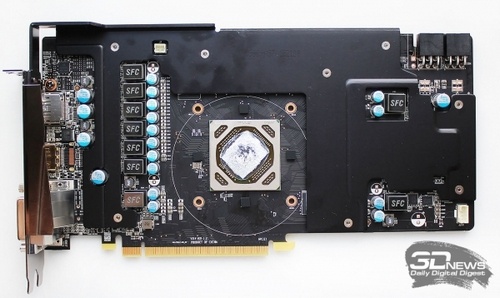

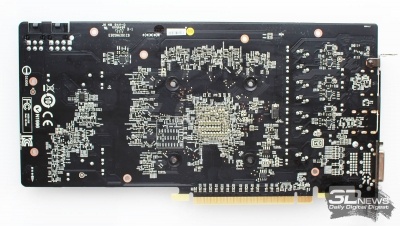

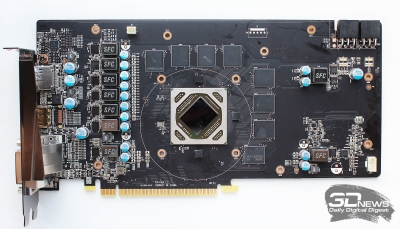

В основе MSI Radeon R9 380 Gaming лежит печатная плата оригинального дизайна и увеличенной площади. С лицевой стороны хорошо видны пустующие участки на текстолите, то есть плату можно было бы сделать и компактнее, однако при таком расположении элементов можно достичь более низких температур и, как следствие, стабильности.

Примечательно, что, несмотря на принадлежность к среднему ценовому класс, все элементы  MSI Radeon R9 380 Gaming выполнены в соответствии с американским военным стандартом Military Class IV.

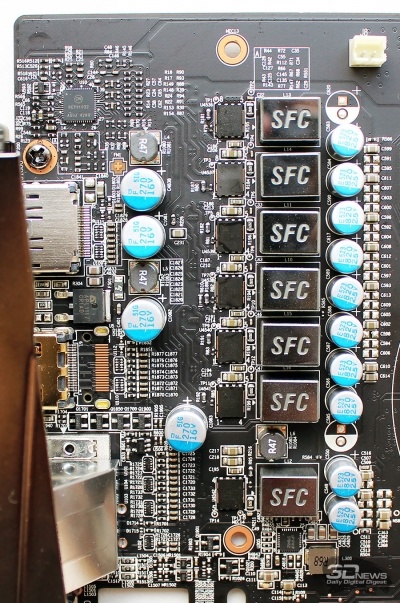

В системе питания видеокарты используются экономичные конденсаторы Hi-c CAP с повышенной до 93 % энергетической эффективностью, твердотельные дроссели SFC (Super Ferrite Choke) с увеличенной на 30 % стабильностью по максимальным токам, на 20 % возросшей энергоэффективностью и работающие при температуре на 35 градусов Цельсия ниже, а также твердотельные конденсаторы Solid CAP с алюминиевым сердечником, ультранизким ESR-сопротивлением и гарантированным десятилетним сроком службы. Неплохой набор для видеокарты среднего класса, не правда ли?

Судя по расположению и количеству элементов, на питание графического процессора отведена 6+1 фаза, а ещё пара фаз находится на противоположном конце платы и задействована для памяти и силовых цепей.

За управление питанием графического процессора отвечает цифровой контроллер NCP81022 производства ON Semiconductor.

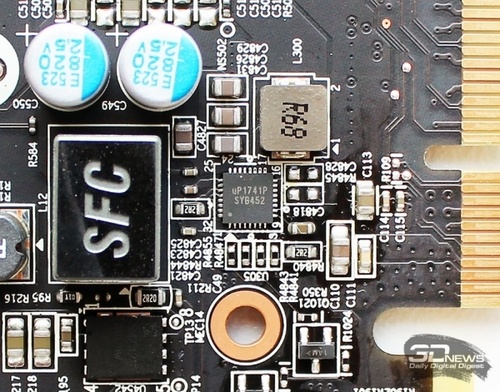

Функции мониторинга и управления вентиляторами возложены на микросхему uP1741P.

Площадь кристалла 28-нм графического процессора Antigua Pro, который до недавнего времени назывался Tonga, составляет 366 мм2, и состоит он из примерно 5 млрд транзисторов.

Разумеется, его конфигурация идентична конфигурации графических процессоров, использующихся на Radeon R9 285: 1792 шейдерных процессора, 112 текстурных блоков и 32 ROPs. Частота GPU на MSI Radeon R9 380 Gaming составляет 1000 МГц, что всего на 30 МГц выше номинала для Radeon R9 380. Это и разгоном-то назвать сложно, откровенно говоря, но от того же техпроцесса и попросту переименованного графического процессора ждать чего-то большего не приходится. Добавим, что при переходе в 2D-режим частота GPU снижается до 300 МГц. Значение качества ASIC на момент подготовки статьи утилитой GPU-Z не считывалось.

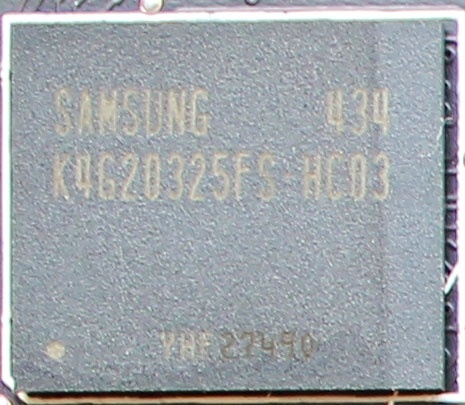

Данная версия MSI Radeon R9 380 Gaming оснащается всего двумя гигабайтами видеопамяти стандарта GDDR5, размещёнными в восьми микросхемах на лицевой стороне печатной платы. Чипы выпущены компанией Samsung Semiconductor и имеют маркировку K4G20325FS-HC03.


Теоретическая эффективная частота таких микросхем при напряжении 1,5 В составляет 6000 МГц, однако на MSI Radeon R9 380 Gaming память функционирует на 5600 МГц, что оставляет нам неплохой запас для разгона. Пропускная способность памяти при 256-битной шине составляет скромные по современным меркам 179,2 Гбайт/с. В 2D-режиме частота памяти снижается до 600 МГц.

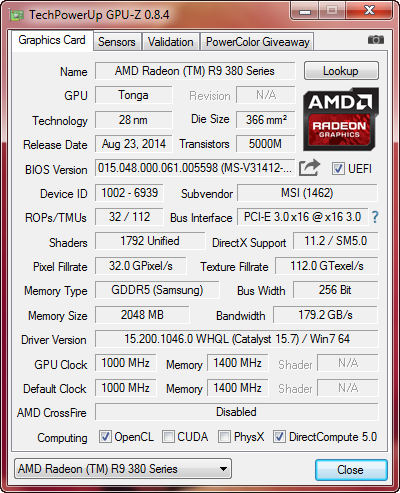

Поскольку Radeon R9 380 является новой видеокартой лишь по названию, то последняя доступная на момент подготовки статьи версия утилиты GPU-Z прекрасно знакома с её характеристиками.

Более того, не возникло проблем и при считывании BIOS видеокарты, который мы публикуем.

Системы охлаждения Twin Frozr V – эффективность и уровень шума

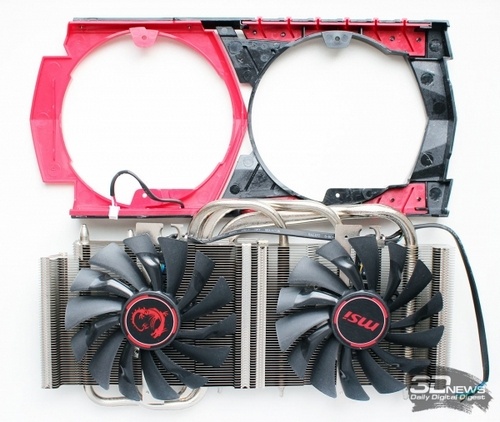

На MSI Radeon R9 380 Gaming установлена одна из модификаций оригинального кулера Twin Frozr V, на разработку которого у инженеров компании ушло 18 месяцев. По заверениям разработчиков, кулер способен охлаждать видеокарту на 23 % эффективнее и втрое тише системы охлаждения референсного образца.

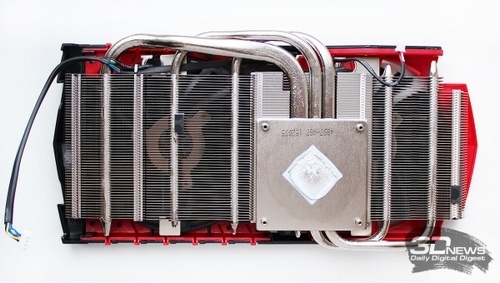

В основе кулера лежит полностью никелированный радиатор с медным основанием, медными тепловыми трубками и тонкими алюминиевыми рёбрами. Тепловых трубок в радиаторе три: две имеют диаметр 6 мм, а ещё одна – 8 мм. В Twin Frozr V используются трубки с фирменной технологией SuperSU, увеличивающей скорость теплообмена, — по сути они просто немного сплющены в основании в целях увеличения площади контакта с ним. Отметим, что сопряжение пластин радиатора с тепловыми трубками и основания с ними же выполнено пайкой.

Технология Airflow Control, заключающаяся в оснащении пластин радиатора специальными дефлекторами, способствует направлению воздушного потока от вентиляторов непосредственно на тепловые трубки.

Межрёберное расстояние тонких алюминиевых пластин составляет 1 мм, но ширина этих пластин всего 7-8 мм, поэтому радиатор должен хорошо продуваться даже при невысокой скорости вентиляторов.

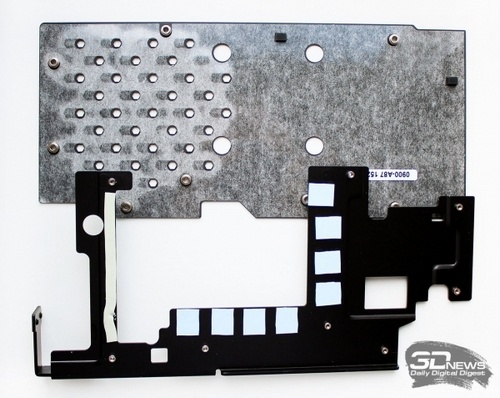

Для охлаждения микросхем памяти и элементов силовых цепей используется теплораспределительная пластина с термопрокладками.


Охлаждается вся конструкция двумя 100-мм вентиляторами (реальный размер крыльчаток – 94 мм) с технологией Torx, оригинальным производителем которых является компания Power Logic (маркировка PLD10010S12HH).

Отличительной особенностью данного типа вентиляторов являются дисперсионные лопасти, которые за счёт разной ширины и чередования друг с другом, а также различающегося угла атаки способны нагнетать воздушный поток на 19 % большего объёма, нежели классические лопасти, и одновременно создавать более высокое давление. Вместе с тем вентиляторы оснащены технологией Zero Frozr, то есть полностью останавливаются в режимах с невысокой нагрузкой или в 2D-режиме. По данным мониторинга, при автоматической регулировке скорости вентиляторы начинают вращаться по достижении графическим процессором температуры 60 градусов Цельсия и стартуют очень плавно. Максимальная скорость вращения вентиляторов составляет 2530 об/мин. Добавим, что в основе Torx Fans лежат подшипники скольжения с увеличенным сроком службы. Приятным бонусом в Twin Frozr V на MSI Radeon R9 380 Gaming является подсветка логотипа в виде дракона в верхней части кожуха кулера, интенсивность и режим работы которой теперь можно настраивать с помощью приложения MSI Gaming App.

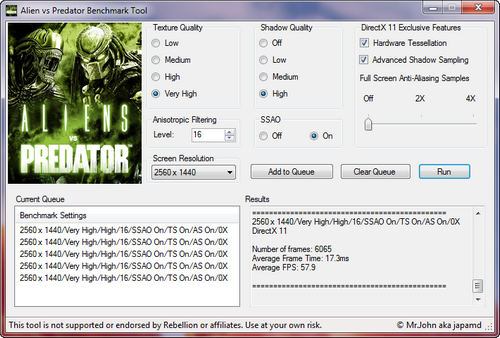

Для проверки температурного режима работы видеокарты MSI Radeon R9 380 Gaming в качестве нагрузки мы использовали пять циклов теста ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560 × 1440 пикселей с анизотропной фильтрацией уровня 16х, но без MSAA-сглаживания, чтобы максимизировать нагрузку на графический процессор.


Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.1.1 и утилита GPU-Z версии 0.8.4. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 23,7 градусов Цельсия.

При автоматической регулировке скорость вентиляторов системы охлаждения видеокарты MSI Radeon R9 380 Gaming изменялась в диапазоне от 0 до 1490 об/мин, а температура графического процессора увеличилась до 70 градусов Цельсия.

Автоматический режим (0-1490 об/мин, x2)

Автоматический режим (0-1490 об/мин, x2)

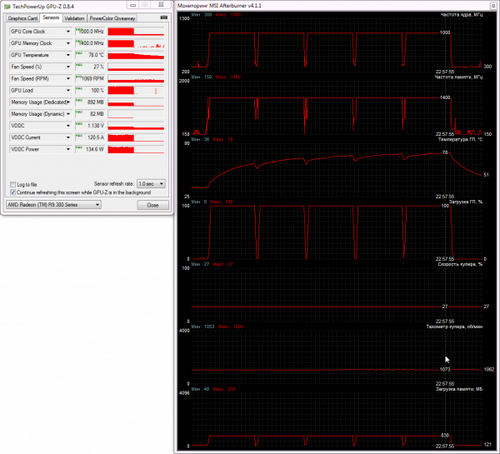

Это очень хороший результат для ядра Antigua Pro/Tonga с его 5 млрд транзисторов, но всё же нельзя сказать, что карта оказалась комфортной по уровню шума. Поэтому мы вручную зафиксировали скорость вентиляторов на тихих 1070 об/мин, или 27 % мощности, и провели тесты ещё раз.

27% мощности (1070 об/мин, x2)

27% мощности (1070 об/мин, x2)

Максимальная температура ядра выросла на 8 градусов Цельсия и составила 78 градусов, что также является очень приличным результатом и говорит об очень высокой эффективности системы охлаждения MSI Twin Frozr V. Зато теперь видеокарта стала очень и очень тихой.

Выставим скорость вентиляторов на максимум и проведём тестирование температурного режима ещё раз.

Максимальная скорость (2530 об/мин, x2)

Максимальная скорость (2530 об/мин, x2)

В сравнении с автоматическим режимом температура снизилась на 9 градусов Цельсия в пике нагрузки и составила 61 градус Цельсия. Конечно же, уровень шума видеокарты при такой скорости двух вентиляторов весьма высок. К его измерению и сравнению с показателями других видеокарт мы сейчас и перейдём.

Измерение уровня шума систем охлаждения видеокарт осуществлялось электронным шумомером «ОКТАВА-110А» после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

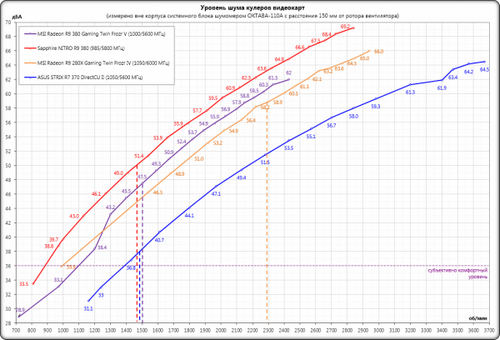

На график с данными об уровне шума MSI Radeon R9 380 Gaming мы включили результаты измерений уровня шума ещё трёх видеокарт, с которыми сегодня будем сравнивать новинку и в плане производительности. Ими стали Sapphire NITRO R9 380 с кулером Dual-X, старенькая MSI Radeon R9 280X Gaming с кулером Twin Frozr IV и новая ASUS STRIX R7 370 с системой охлаждения DirectCU II. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической PWM-регулировке. Посмотрим на результаты.


По уровню шума MSI Radeon R9 380 Gaming удалось обойти как MSI Radeon R9 280X Gaming, так и Sapphire NITRO R9 380, поскольку при автоматической регулировке уровень шума новой видеокарты ниже. А вот ASUS STRIX R7 370 у неё опередить не получилось. Однако, если говорить о субъективной границе комфорта — фиолетовой пунктирной линии, то она пересекается с кривой уровня шума кулера Twin Frozr V только в самом начале — при скорости вентиляторов 1000 об/мин. Поэтому, как видим, мы не зря провели дополнительные тесты температурного режима видеокарты при близкой скорости вентиляторов — 1070 об/мин. В дополнение отметим, что вентиляторы кулера Twin Frozr V прекрасно сбалансированы, не свистят и не звенят во всём диапазоне работы, а их подшипники вообще невозможно услышать. Определённо можем сказать, что MSI Twin Frozr V на сегодня является одной из лучших систем воздушного охлаждения для видеокарт.

Оверклокерский потенциал

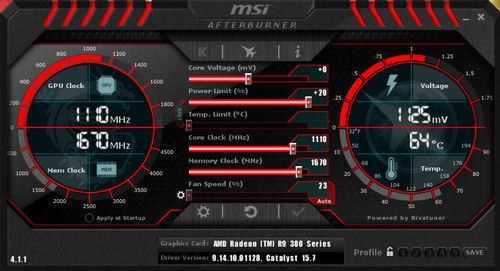

Без изменения напряжения на ядре и ручной регулировки скорости вентиляторов графический процессор MSI Radeon R9 380 Gaming нам удалось разогнать только на 110 МГц, или 11 % к номинальной частоте, а вот эффективную частоту видеопамяти без потери стабильности и появления дефектов изображения мы повысили на 1080 МГц, или на 19,3 %.


На наш взгляд, для видеокарты с попросту переименованным графическим процессором на том же 28-нм техпроцессе это очень неплохой разгон, ведь итоговые частоты MSI Radeon R9 380 Gaming составили 1110/6680 МГц.

Температурный режим разогнанной видеокарты, а также скорость вентиляторов при автоматической регулировке немного выросли.

Автоматический режим (0-1680 об/мин, x2)

Автоматический режим (0-1680 об/мин, x2)

Так, температура графического процессора повысилась на 2 градуса Цельсия до итоговых 72 градусов, а верхняя граница скорости вентиляторов увеличилась с 1490 до 1680 об/мин. И то и другое не критично, как нам кажется. В целом результаты разгона MSI Radeon R9 380 Gaming мы можем назвать вполне удачными.
