AMD Radeon RX 470 Обзор видеоадаптера смотри не перепутай

Когда графическое подразделение AMD еще только готовилось к выпуску Radeon RX 480 и опубликовало свои планы на ближайшее полугодие, стало известно, что семейство видеокарт Polaris будет представлено тремя продуктами — RX 460, RX 470 и RX 480. Первый основан на графическом процессоре Polaris 11, в то время как два последних включают GPU Polaris 10 с различными конфигурациями вычислительных блоков.

AMD Radeon RX 470 Обзор видеоадаптера смотри не перепутай

Наше впечатление от Radeon RX 480 сводится к тому, что видеокарта вполне оправдывает свою рекомендованную стоимость ($199 и $229) в вариантах как с 4, так и с 8 Гбайт RAM, однако тактовые частоты и энергопотребление Polaris 10 оказались не столь хороши, как можно было ожидать от GPU, произведенного по норме 14 нм FinFET. Референсный дизайн печатной платы и системы охлаждения RX 480 не в состоянии поддерживать частоту GPU на максимальном уровне и плохо приспособлен для разгона, так что сторонникам AMD в битве этого поколения следует дождаться массового появления видеокарт оригинальной конструкции (все еще довольно-таки дефицитных — это справедливо как для Radeon RX 480, так и, хотя и в меньшей степени, для GeForce GTX 1060).

Radeon RX 470 появился в более выгодных условиях: низкие тактовые частоты и частично отключенные вычислительные блоки в Polaris 10 должны способствовать снижению энергопотребления, а производители видеокарт с самого начала будут использовать качественные платы, разработанные для RX 480.

Поскольку рекомендованная цена самой дешевой видеокарты в семействе Pascal от NVIDIA (GTX 1060) на данный момент составляет $249, продукт AMD не имеет равных соперников в категории до $200, которые могли бы обеспечить уровень энергоэффективности и набор функций, представленных обеими компаниями в новом поколении GPU. Остается один вопрос — сможет ли цена новинки оправдать разницу в быстродействии между RX 470 и RX 480. Кроме того, как в случае с любыми частично заблокированными GPU, получится ли компенсировать разницу путем разгона?

Radeon RX 470

Графический процессор Polaris 10 в составе Radeon RX 470 был «порезан» не так уж и сильно по сравнению с конфигурацией GPU в RX 480. Из 36 Compute Unit’ов были отключены четыре, что привело к уменьшению количества потоковых процессоров (шейдерных ALU, в терминологии AMD) и блоков наложения текстур на 11%. При этом GPU сохранил в неприкосновенности свой back-end, включающий 32 ROP и 256-битную шину памяти.

AMD Radeon RX 470 Обзор видеоадаптера смотри не перепутай
Из двух значений тактовой частоты, которые указывает AMD для своих видеокарт, — Base Clock (частота, ниже которой GPU не опускается при типичной нагрузке) и Boost Clock (предельная частота) — последняя в RX 470 изменилась незначительно (1206 МГц против 1266 МГц у RX 480), а вот первую понизили сразу на 194 МГц. На какой частоте из этого диапазона процессор предпочитает работать в играх, нам предстоит выяснить опытным путем.

Но в целом, столь большая «вилка» между нижним и верхним значением всего лишь отражает более тесные рамки TDP видеокарты по сравнению с Radeon RX 480 (120 и 150 Вт): в принципе, GPU в RX 470 должен работать на существенно пониженных частотах, но если резерв мощности позволит, допустимы скачки к более высоким значениям. Поскольку производители будут использовать одинаковые печатные платы (вероятно, за вычетом одной фазы VRM) и системы охлаждения в RX 470 и RX 480, это дает надежду на хороший разгон, способный компенсировать небольшую разницу в количестве вычислительных блоков.

В RX 470 также понижена эффективная частота оперативной памяти — с 7/8 ГГц, характерных для RX 480, до 6,6 ГГц. Заметим, что чипы GDDR5 SDRAM с пропускной способностью 6,6 Гбит/с на контакт не выпускаются, и производители будут распаивать чипы, рассчитанные на эффективную частоту 7 ГГц, которую нетрудно будет восстановить в разгоне. Стандартный объем RAM для RX 470 – 4 Гбайт, но удвоенный объем не является чем-либо необычным для видеокарт, представленных партнерами AMD.

В сравнении с видеокартами Radeon предыдущего поколения конфигурации RX 470 соответствует Radeon R9 380X, однако новинка обладает более высокими частотами GPU и памяти, наряду с оптимизациями, которые AMD внесла в архитектуру GCN 1.3 (подробнее о них вы можете прочитать в обзоре Radeon RX 480). Техпроцесс 14 нм FinFET и усовершенствованная схемотехника GPU обеспечили снижение TDP на 70 Вт относительно такового у R9 380X. Кроме того, семейство Polaris несет ряд функциональных отличий от линейки Radeon 200/300 — таких как кодер/декодер видеопотока стандарта HEVC (H.265), новые интерфейсы вывода изображения HDMI 2.0b и DisplayPort 1.3/1.4.

Производитель AMD
Модель Radeon R9 370X Radeon R9 380 Radeon R9 380X Radeon RX 470 Radeon RX 480
Графический процессор
Кодовое название Trinidad XT (Pitcairn XT) Antigua Pro (Tonga Pro) Antigua XT (Tonga XT) Polaris 10 Polaris 10
Микроархитектура GCN 1.0 GCN 1.2 GCN 1.2 GCN 1.3 GCN 1.3
Техпроцесс, нм 28 28 28 14 (FinFET) 14 (FinFET)
Число транзисторов, млн 2 800 5 000 5000 5 700 5 700
Тактовая частота, МГц: Base Clock / Boost Clock 1000/— 970/— 970/— 926/1206 1120/1266
Число потоковых процессоров 1 280 1 792 2 048 2 048 2 304
Число текстурных блоков 80 112 128 128 144
Число ROP 32 32 32 32 32
Оперативная память
Разрядность шины, бит 256 256 256 256 256
Тип микросхем GDDR5 SDRAM GDDR5 SDRAM GDDR5 SDRAM GDDR5 SDRAM GDDR5 SDRAM
Тактовая частота, МГц (пропускная способность, Мбит/с на контакт) 1 400 (5 600) 1 425 (5 700) 1 425 (5 700) 1 650 (6 600) 1 750 (7 000) / 2 000 (8 000)
Объем, Мбайт 2 048 / 4 096 2 048 / 4 096 4 096 4 096 4 096 / 8 192
Шина ввода/вывода PCI Express 3.0 x16
Производительность
Вычислительная мощность, FP32, GFLOPS (из расчета Boost Clock, если она указана) 2 560 3 477 3 973 4 940 5 834
Производительность FP32/FP64 1/16 1/16 1/16 1/16 1/16
Пропускная способность оперативной памяти, Гбайт/с 179 182 182 211 196/224
Вывод изображения
Интерфейсы вывода изображения VGA, DL DVI, HDMI 1.4a, DisplayPort 1.2 VGA, DL DVI, HDMI 1.4a, DisplayPort 1.2 VGA, DL DVI, HDMI 1.4a, DisplayPort 1.2 HDMI 2.0b, DisplayPort 1.3/1.4 HDMI 2.0b, DisplayPort 1.3/1.4
TDP, Вт НД 190 190 120 150
Рекомендованная розничная цена на момент выхода (США, без налогов), $ 179 199 229 179 199/229
Рекомендованная розничная цена на момент выхода (Россия), руб. 15 999 16 310 / 18 970

Рекомендованная розничная цена на Radeon RX 470 в США составляет $179. Таким образом, RX 470 на $20 дешевле, чем модификация RX 480 с таким же объемом RAM. Российская цена на RX 470 (15 999 руб.) выглядит довольно-таки странно в свете того, что Radeon RX 480 с 4 Гбайт памяти оценен лишь на 311 руб. дороже. По всей видимости, AMD просто объявила более реалистичную цену, чем в случае с RX 480. Последний, будучи новым продуктом, спрос на который превышает предложение, в действительности продается за большие деньги, чем рекомендует разработчик.

SAPPHIRE NITRO+ Radeon RX 470: технические характеристики, комплект поставки, цена

У Radeon RX 470 формально не существует референсной версии. Производители будут использовать платы и системы охлаждения собственной разработки, хотя SAPPHIRE, к примеру, одновременно выпустила и оригинальный NITRO+ Radeon RX 470, и видеокарту на базе референсного дизайна RX 480 (что неудивительно, т. к. именно SAPPHIRE много лет производит референсные карты для ATI/AMD).

Для тестирования нам предоставили SAPPHIRE NITRO+ Radeon RX 470 в модификации с 4 Гбайт RAM. GPU видеокарты предварительно разогнан с референсных частот до 1143/1260 МГц, а память — до 7 ГГц. Любопытно, что версия NITRO+ RX 470 с удвоенным объемом памяти обладает более низкой базовой частотой GPU (1121 МГц), но чипы RAM работают на эффективной частоте 8 ГГц, что в результате обеспечивает картам одинаковый TDP — 150 Вт.

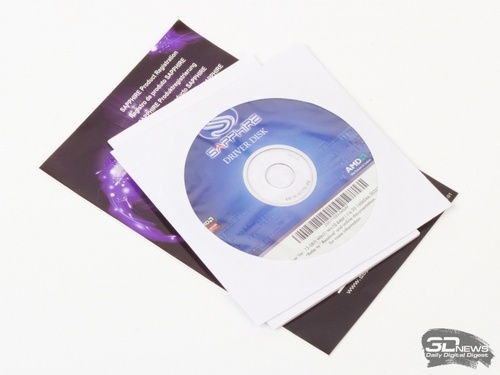

Комплект поставки NITRO+ Radeon RX 470 включает бумажную документацию и диск с ПО.

SAPPHIRE NITRO+ Radeon RX 470: конструкция

Помимо измененной конфигурации графического процессора и отличий в системе питания (которые мы увидим позже), видеокарта физически ничем не отличается от модели NITRO+ RX 480.

Компоненты устройства охлаждаются кулером открытой конструкции — довольно коротким по сравнению с «турбиной» RX 480 референсного дизайна, но выступающим за пределы платы по ширине. С обратной стороны прикреплена защитная пластина, прорези в которой выпускают воздух, прошедший через радиатор кулера.

Кожух системы охлаждения украшен RGB-светодиодами, цвет которых регулируется посредством утилиты SAPPHIRE TRIXX 3.0. Помимо постоянного оттенка, можно выбрать один из динамических режимов (также переключаемых кнопкой на плате): простая голубая подсветка, переливающаяся «радуга», цветовая индикация температуры GPU или скорости вращения вентиляторов.

AMD Radeon RX 470 Обзор видеоадаптера смотри не перепутай

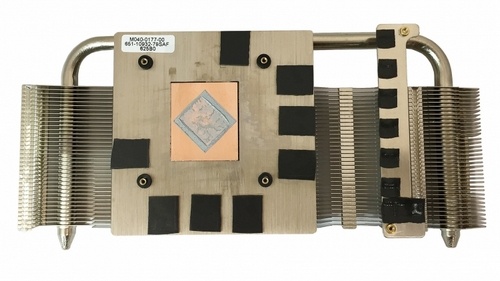

Радиатор имеет два основания — одно, с медной вставкой, прижато к графическому процессору и чипам RAM, другое снимает тепло с транзисторов VRM. Воздух нагнетают два вентилятора диаметром 95 мм на двойных шарикоподшипниках, соединенные с платой через разъемы, что позволяет их легко демонтировать для очистки.

SAPPHIRE NITRO+ Radeon RX 470: плата

Плата NITRO+ RX 470 оснащена разъемом DVI-D, от которого AMD избавилась в референсных образцах, а один из трех выходов DisplayPort производитель поменял на HDMI.

Как и другие видеокарты на чипах AMD, эта позволяет переключаться между разными версиями BIOS, записанными в две микросхемы. Один из BIOS устанавливает референсные для Radeon RX 470 частоты GPU и памяти, другой включает заводской разгон согласно спецификациям SAPPHIRE.

Восьмиконтактный разъем питания вместе со слотом PCI Express x16 обеспечивает плате мощность 225 Вт. Преобразователь напряжения работает по схеме 4+1 фаза (для питания GPU и RAM соответственно), и дополнительно — фаза PLL.

Напряжение на GPU регулируется ШИМ-контроллером IR 3567B, который используется в видеокартах AMD со времен Radeon R9 290X. Силовая часть схемы включает долговечные полимерные конденсаторы и дроссели с ребристыми «микрорадиаторами» под фирменной маркой Black Diamond 4. По заявлению производителя, они нагреваются на 15% меньше по сравнению с катушками, которые встречались в картах AMD от SAPPHIRE предыдущего поколения.
