Компания ASUS продолжает экспансию на рынок графических ускорителей, покоряя его всевозможными моделями Radeon RX 480. Этой осенью она анонсировала сразу четыре видеокарты, у трех из них отчетливо виден нереференсный дизайн. С точки зрения покупателя, такие изменения только к лучшему: увеличивается количество фаз питания, уменьшается нагрев и шумность. К сожалению, естественно, немного возрастает конечная стоимость продукта. Вопрос остается лишь один: «А стоит ли игра свеч?»
Технические характеристики, комплект поставки, цена
ASUS ROG Strix RX 480 (артикул ROG STRIX-RX 480-O8G-GAMING) — самая мощная и навороченная среди всех RX 480 в исполнении ASUS. На нее устанавливается быстрая память, частота работы графического ядра у нее повышена, а система охлаждения — улучшена, да еще и дополнена RGB-подсветкой. Увы, за последние несколько лет у производителей появилась традиция максимально удешевлять комплект поставки. В результате в коробке нашлось место лишь следующим аксессуарам:
- инструкции,
- 2 хомутам для кабелей внутри корпуса,
- диску с драйверами и ПО,
- пригласительному купону к игре World of Warships.
Каждая видеокарта из семейства ROG умеет развивать разные скорости в 3D, и для этого пользователю доступно несколько режимов. Первый, штатный — в нем частота графического ядра поднимается до 1310 МГц. Второй активируется через утилиту ASUS GPU Tweak II — 1330 МГц. Рекомендуемая же AMD частота несколько ниже – до 1266 МГц.
ASUS ROG Strix RX 480 выпускается с единственным объемом памяти – 8 Гбайт. Партнеры редко меняют ее эффективную частоту, так что обычно она остается на референсном значении — 8 ГГц. Но не надо забывать, что такие именитые производители памяти GDDR5, как Hynix и Samsung, давно оставляют существенный запас для разгона. Достаточно немного увеличить напряжение на памяти — и вы легко поднимете ее частоту до 8,6-8,8 ГГц. Тем более что все нереференсные видеокарты обычно имеют неплохой запас по питанию, а следственно — и по разгону.

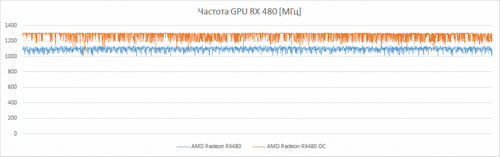

Несколько слов о том, как AMD понимает GPU Boost. Во-первых, заявленный для Radeon RX 480 диапазон частот — от 1206 до 1266 МГц — редко совпадает с реальностью. В среднем у эталонной видеокарты выходит 1100 МГц.
Во-вторых, частота зависит от нескольких факторов: температуры в 12 точках внутри GPU, токов, проходящих через важные цепи, и, естественно, заданного в BIOS видеокартыэнергопотребления.
Ситуацию можно исправить, задействовав функцию разгона и увеличив энергопотребление. Но тогда страдают остальные характеристики: увеличивается температура, повышается шум. Либо можно пойти другим путем и купить одну из нереференсных видеокарт партнеров AMD. Тогда есть шанс полностью раскрыть потенциал графического ядра Polaris 10.
GPU на ASUS ROG Strix RX 480 работает на повышенной частоте – до 1310…1330 МГц в зависимости от выбранного режима. При этом нельзя сказать, что графический ускоритель от ASUS так уж сильно превосходит эталонный образец от AMD по энергопотреблению. Это, несомненно, большой плюс в копилку видеокарты, но как она себя поведет в разгоне?
Что касается цен, то ASUS ROG Strix RX 480 продается по цене от 24 до 25 тысяч рублей (по данным «Яндекс.Маркета» на 04.10.2016).
| Radeon RX 480 | ||
|---|---|---|
| Производитель | ASUS | AMD |
| Модель | ROG STRIX-RX 480-O8G-GAMING | Radeon RX 480 |
| Кодовое название | Polaris 10 | Polaris 10 |
| Микроархитектура | GCN 1.3 | GCN 1.3 |
| Техпроцесс, нм | 14 нм FinFET | 14 нм FinFET |
| Число транзисторов, млн | 5700 | 5700 |
| Тактовая частота, МГц: Base Clock / Boost Clock | — / 1 310 (1330) | 1 206 / 1 266 |
| Число потоковых процессоров | 2 304 | 2 304 |
| Число текстурных блоков | 144 | 144 |
| Число ROP | 32 | 32 |
| Разрядность шины, бит | 256 | 256 |
| Тип микросхем | GDDR5 SDRAM | GDDR5 SDRAM |
| Тактовая частота, МГц (пропускная способность, Мбит/с на контакт) | 2 000 (8000) | 2 000 (8000) |
| Объем, Мбайт | 8 192 | 8 192 |
| Шина ввода/вывода | PCI Express 3.0 x16 | PCI Express 3.0 x16 |
| Вычислительная мощность, FP32, GFLOPS (из расчета Boost Clock) | 5 924 | 5 834 |
| Пропускная способность оперативной памяти, Гбайт/с | 256 | 256 |
| Интерфейсы вывода изображения | DVI, 2x HDMI 2.0b, 2x DisplayPort 1.3/1.4 | HDMI 2.0b, 3x DisplayPort 1.3/1.4 |
| TDP, Вт | — | 150 |
| Розничная цена (США, без налогов), $ | 299 | 229 (рекомендованная) |
| Розничная цена (Россия), руб. | 24 000-25 000 (по данным market.yandex на 04.10.2016) | 18 990 (рекомендованная) |
Конструкция
Изначально AMD представила Radeon RX 480 в референсном дизайне. Он состоял из короткой печатной платы, вентилятора охлаждения, простого по конструкции радиатора и 6-контактного разъема питания. Но как только производителям позволяют переделать референсный дизайн, они это делают, что и произошло с ASUS ROG Strix RX 480.

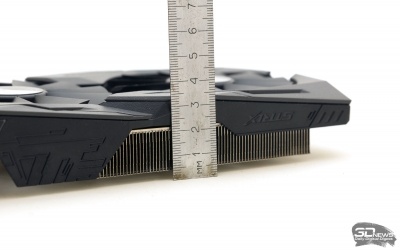

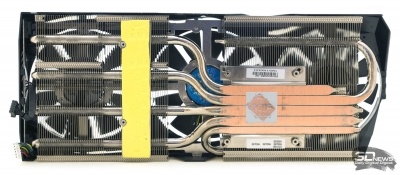

Основная часть системы охлаждения этой видеокарты — невысокий, 17-мм радиатор. В его основу легла схема из пяти тепловых трубок с прямым контактом между основанием и графическим ядром. При детальном осмотре выясняется, что только две трубки полностью касаются поверхности GPU, еще две — частично, а крайняя, пятая, забирает тепло от соседней трубки. Не совсем удачное решение. Также напомним, что технология прямого контакта работает хорошо, когда на процессоре есть теплораспределительная крышка. У видеокарт с GPU такие крышки пропали несколько лет назад, и для лучшего распределения тепла стоило доукомплектовать систему охлаждения медной вставкой. ASUS этого не делает, рассчитывая, видимо, на не слишком высокое тепловыделение GPU Polaris 10. С другой стороны, этот минус компенсируется рациональным расположением точки касания системы питания и основного радиатора: все фазы получают достойное охлаждение и вряд ли потребуют особого внимания к себе.
ASUS ROG Strix RX 480 по высоте занимает два слота расширения. Поэтому место для радиатора и вентиляторов пришлось делить поровну. Таким образом, три 88-мм вентилятора полностью перекрывают радиатор, но при этом ASUS пришлось выставить слишком острые углы атаки крыльчаток. По этой причине видеокарта вряд ли войдет в число малошумных. Может быть, в ASUS нашли уникальный подход в настройке алгоритма выбора оборотов в зависимости от температуры графического ядра?

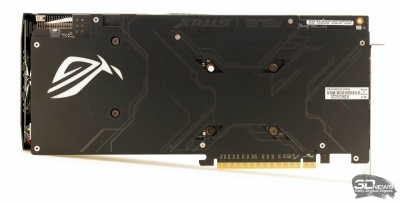

Сзади видеокарта прикрыта специальной пластиной. Она не охлаждает микросхемы памяти — их там нет, а служит для декоративных целей. Частично модули памяти охлаждаются компактным плоским радиатором. Хорошо, что к микросхемам поступают потоки воздуха, создаваемые тремя вентиляторами. В противном случае рассчитывать на стабильный разгон памяти не пришлось бы.
 |
 |
 |
 |
Плата

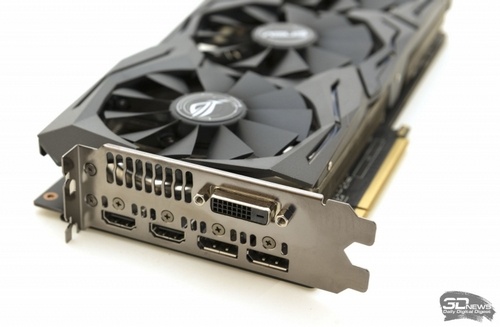

AMD, словно Apple, погналась за техническим прогрессом и полностью избавилась от DVI-видеовыходов на эталонной видеокарте Radeon RX 480. Компания ASUS верна традициям и предпочла не рисковать, оставив один DVI-порт. Также на видеокарте есть два DP и пара HDMI (у референсной версии HDMI только один).

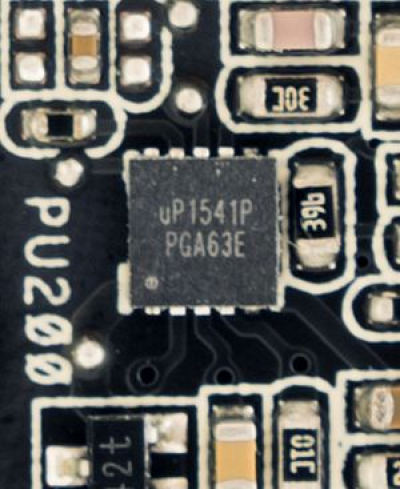

Система питания использует конфигурацию 6+1+1 фаза (для питания GPU, RAM и PLL). Питание на видеокарту подается по единственному восьмиконтактному разъему, который имеет светодиодную индикацию подключения. В качестве управляющей логики установлена микросхема шим-контроллер DIGI+ ASP1300, а для обоих каналов памяти – uP1541P. Память (восемь микросхем SAMSUNG с номинальной частотой 2000 МГц), как мы уже говорили, расположена с лицевой стороны печатной платы.
 |
 |
изображения (7)

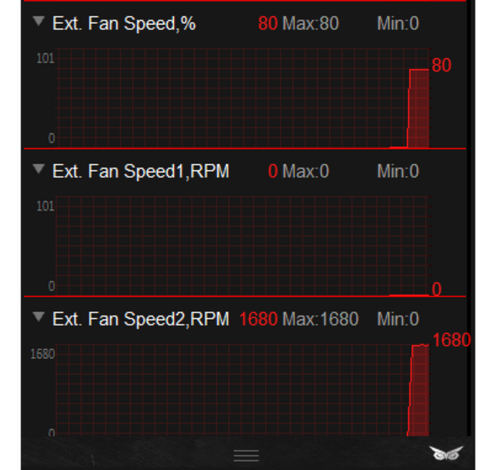

Новинкой этого года стала система ASUS FanConnect. Отныне все видеокарты ROG-серии оснащены дополнительными 3- или 4-контактными разъемами для вентиляторов. Такое решение позволит подсоединить корпусные «вертушки» и управлять ими через программу ASUS GPU Tweak II. Надо отдать должное инженерам ASUS – задумка интересная, но в ней есть несколько мелких недочетов. Управление вентиляторами осуществляется в ограниченных рамках: минимальные обороты не могут быть ниже 50 %, а за минимальную температуру GPU программа принимает 60 °С, тогда как максимальные значения составляют 100 % и 80 °С. Выйти за пределы четырехугольника нельзя. А так хотелось бы управлять двумя вентиляторами по отдельности и в более широком диапазоне. Естественно, все показания тахометров выводятся на экран монитора в закладке мониторинга программы.
Подсветка RGB
Многие производители последнее время пытаются привлечь потенциальных покупателей RGB-подсветкой. У ASUS ROG Strix RX 480 она состоит из нескольких частей: с фронтальной стороны под кожухом проходит прозрачный цилиндр из пластика. С обратной стороны логотип ROG сделан из молочного акрила. Обе части подсвечиваются и управляются одновременно из утилиты AURA.
У ASUS ROG Strix RX 480 доступно несколько режимов подсветки: статическое свечение, мигающее, плавное включение и выключение, смена цвета и еще два специальных режима. Первый отслеживает приоритетные частоты музыки и вслед за изменением частот моргает подсветкой. Второй помогает пользователю в режиме реального времени отслеживать, какой температуры достиг графический процессор. Примечательно, что выбранный режим сохраняется после перезагрузки, но не при полном отключении питания. Второй важный момент – у светодиодов нет режима чистого белого света, только оттенки со смещением в синюю или желтую палитру.
