В середине лета компания MSI наконец-то представила свою флагманскую видеокарту из «молниеносной» серии. Почему «наконец-то»? Потому что с момента выхода NVIDIA GeForce GTX 1080 Ti к тому времени прошло уже более трёх месяцев, а в предыдущих поколениях Lightning-версии видеокарт MSI появлялись гораздо раньше, чем в этот раз. Что стало тому причиной, доподлинно неизвестно, но можем считать, что инженерам потребовалось больше времени на детальную проработку топовой видеокарты и наделение её уникальными особенностями. Зато теперь в ассортименте компании есть сразу три версии «Молний»:
В сегодняшней статье мы протестируем самую быструю из них – Z.
Технические характеристики видеокарты и рекомендованная стоимость
Технические характеристики и стоимость видеокарты MSI GeForce GTX 1080 Ti Lightning Z приведены в таблице в сравнении с показателями эталонной версией NVIDIA GeForce GTX 1080 Ti.
Наименование технических характеристик | MSI GeForce GTX 1080 Ti Lightning Z | NVIDIA GeForce GTX 1080 Ti |
|
Графический процессор | GP102-A1 Pascal (TSMC) |
GP102-A1 Pascal (TSMC) |
|
Техпроцесс, нм | 16 | 16 | |
Площадь кристалла кв. мм | 471 | 471 | |
Число транзисторов, млн | 12 000 | 12 000 | |
Максимальная частота графического процессора, МГц | 3D | 1607 (+8,5%) (1721 – boost) |
1481 (1582 – boost) |
2D | 139 | 139 | |
Число унифицированных шейдерных процессоров, шт. | 3584 | 3584 | |
Число текстурных блоков, шт. | 224 | 224 | |
Число блоков растровых операций (ROPs), шт. | 88 | 88 | |
Теоретическая максимальная скорость закраски, Гпикс./с | 141,4 | 130,3 | |
Теоретическая максимальная скорость выборки текстур, Гтекс./с | 359,9 | 331,7 | |
Тип поддерживаемой памяти | GDDR5X | GDDR5X | |
Разрядность шины обмена с памятью, бит | 352 | 352 | |
Эффективная частота работы видеопамяти, МГц | 3D | 11 124 | 11 008 |
2D | 810 | 810 | |
Объём памяти, Гбайт | 11 | 11 | |
Полоса пропускания видеопамяти, Гбайт/с | 489,5 | 484,4 | |
Пиковая потребляемая мощность в 3D-режиме работы, Вт | 3D | 250 | 250 |
2D | н/д | н/д | |
Требования к мощности блока питания, Вт | 750 | 600 | |
Размеры видеокарты, мм (Д × В × Т) | 320 × 130 × 60 | 268 × 102 × 37 | |
Вес, г. | 1713 | н/д | |
Интерфейс | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | |
Выходы | DVI-D (Dual-Link), 2 HDMI v2.0b, 2 DisplayPort v1.4 |
1 HDMI v2.0b, 3 DisplayPort v1.4 |
|
Минимальная розничная стоимость, руб. (по данным «Яндекс.Маркет» на 23.09.2017) |
71 950 | 52 600 |
Упаковка и комплектация
Теперь видеокарты MSI Lightning поставляются в больших прямоугольных коробках, больше напоминающих коробки систем жидкостного охлаждения, нежели видеокарт. На лицевой стороне изображён военный самолёт и указана модель видеокарты.
На доброй половине противоположной стороны коробки рассказывается о новой системе подсветки MSI Mystic Light, как будто именно она является основным достоинством продукта.
То же самое можно увидеть и на официальной странице видеокарты. Более того, такая же тенденция – явный акцент на подсветке – наблюдается не только в видеокартах, но и в материнских платах всех производителей. Да, мы все понимаем, подсветка – это красиво, эффектно и очень привлекательно, но, честно говоря, повсеместно выдавать её за основное достоинство высокотехнологичного продукта не слишком дальновидно, как нам кажется. Пусть будет бонусом, но не более того.
На наклейке с одного из торцов коробки приведён серийный номер продукта и кратко перечислены его характеристики.

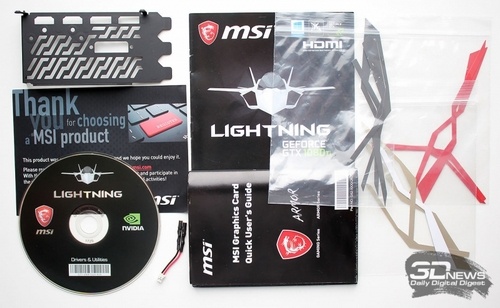

В картонную коробку вставлена дополнительная оболочка из мягкого материала с отсеками, в которых закреплена видеокарта и небольшая коробочка с аксессуарами. В число последних входит сменная панель видеовыходов, разноцветные наклейки на кожух кулера видеокарты, диск с драйверами, инструкция по установке и рекламный буклет, а также один кабель для измерения напряжений.
Таких кабелей в комплекте с видеокартой должно быть три, а также в комплект должен входить кабель-переходник дополнительного питания (6-pin –> 8-pin), но, скорее всего, они были утеряны или оставлены себе предыдущими тестерами видеокарты.
Про страну производства и гарантию на видеокарту новостей нет – Китай и ставшие уже стандартом три года. Зато есть новости про стоимость, правда, невесёлые. Модель MSI GeForce GTX 1080 Ti Lightning с литерой «Z» в России продаётся почти за 72 тысячи рублей. Как говорится, без комментариев.
Дизайн и особенности печатной платы
Наиболее сильное впечатление MSI GeForce GTX 1080 Ti Lightning Z производит не столько своими размерами, сколько весом. Шутка ли, масса данной видеокарты равна 1713 (!) граммам, поэтому приходится всерьёз опасаться за PCI Express-слот материнской платы, в котором эта видеокарта будет установлена. Дизайн новинки мы бы назвали «целеустремлённым» – такие ассоциации возникают, когда смотришь на резаные линии кожуха вентиляторов и серебристые молнии на их роторах.
Обратная сторона платы закрыта металлической пластиной с прорезями, через которые проглядывает тепловая трубка. Сзади и сверху видеокарты встроены полосы светодиодной подсветки. Толщина MSI GeForce GTX 1080 Ti Lightning Z составляет 60 мм, длина – 320 мм, а высота – 130 мм.
Панель с видеовыходами перфорирована фигурными полосками для частичного отвода нагретого воздуха за пределы корпуса системного блока. Кроме того, её можно заменить трёхслотовой панелью из комплекта поставки. На панель выведены сразу пять видеовыходов: один DVI-D, два HDMI версии 2.0b и два DisplayPort версии 1.4. На наш взгляд, это самая удачная комбинация видеовыходов.
MSI GeForce GTX 1080 Ti Lightning Z удивляет не только весом, но и количеством разъёмов дополнительного питания. Здесь их три, и все они восьмиконтактные. При этом заявленное в характеристиках энергопотребление видеокарты составляет стандартные для GeForce GTX 1080 Ti 250 ватт, а мощность блока питания для системы с одной такой видеокартой должна составлять не менее 750 ватт.
Два стандартных разъёма SLI на печатной плате позволят объединить четыре такие видеокарты в 4-way SLI-конфигурацию, но увеличенная толщина MSI GeForce GTX 1080 Ti Lightning Z разрешит создать только 2-way SLI-конфигурацию, и то не на всех материнских платах. Впрочем, если учесть производительность такой связки, вряд ли это можно считать недостатком.

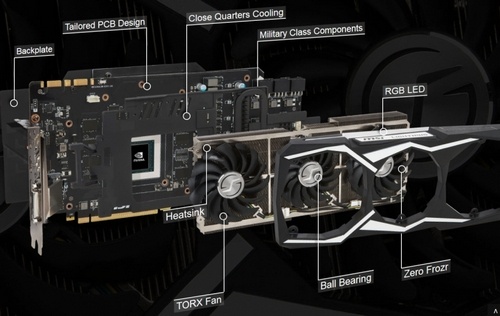

Схематичная конструкция MSI GeForce GTX 1080 Ti Lightning Z приведена на фото ниже.

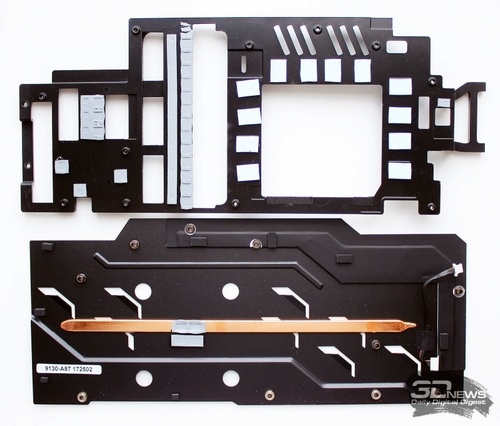

Система охлаждения закрепляется на печатной плате четырьмя винтами по периметру графического процессора и ещё двумя в задней части видеокарты. Под ней открывается большая теплосъёмная пластина с тепловой трубкой.
Lightning-версии видеокарт MSI всегда впечатляли своими печатными платами и системами питания. И новая MSI GeForce GTX 1080 Ti Lightning Z не стала исключением.
В первую очередь отметим, что все компоненты на плате относятся к Military Class 4 и соответствуют военному стандарту MIL-STD-810G, а значит, имеют повышенную надёжность и долговечность. В частности, здесь используются мосфеты DrMOS, рассчитанные на ток 60 А, и высокоэффективные конденсаторы Hi-c CAP с повышенной на 93% энергоэффективностью.
Кроме того, на плате установлены так называемые суперферритовые катушки с пониженными температурами, увеличенным запасом по току и повышенным КПД. Наконец, фирменные твердотельные конденсаторы Dark CAP с низким эквивалентным последовательным сопротивлением обязаны прослужить не менее 10 лет.

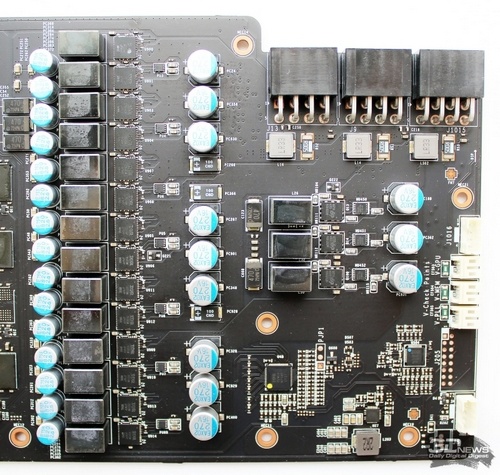

На питание графического процессора отведено 14 фаз, ещё три фазы задействованы на видеопамять и силовые цепи.
За управление питанием графического процессора и видеопамяти на плате отвечают контроллеры IR3595A с дублёрами и IR3570B.

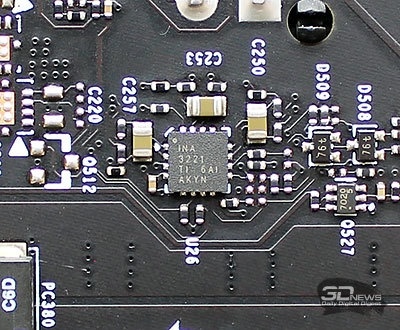

Микросхема INA3221 производства Texas Instruments отвечает за функции мониторинга.
Рядом с разъёмами для SLI установлен маленький переключатель выбора BIOS, с помощью которого можно активировать режим LN2 для снятия ограничений по мощности и температурам, что будет полезно при экстремальном разгоне видеокарты.

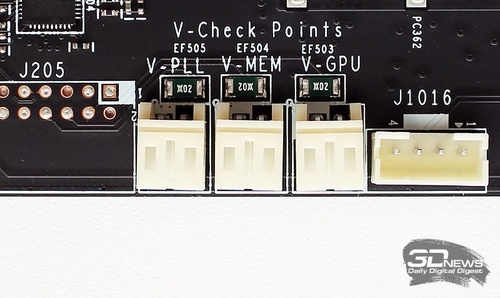

На торце текстолита выведены три разъёма для подключения кабелей для измерения напряжений.
Ещё одна микросхема-контроллер – ITE8295FN – отвечает за подсветку видеокарты.
Последняя реализована в кожухе системы охлаждения и пластине с обратной стороны платы.
Выглядит она очень эффектно и может быть синхронизирована с RGB-подсветкой материнской платы Mystic Light, оперативной памяти или даже системы охлаждения процессора.
Кристалл графического процессора видеокарты GP102-350-K1-A1 площадью 471 мм2 выпущен на Тайване на 21-й неделе 2017 года (конец мая) и относится к версии A1. У нашего экземпляра видеокарты на кристалле было нанесено чрезмерное количество термопасты, причём явно не заводской. Очистить GPU удалось с большим трудом и не полностью.

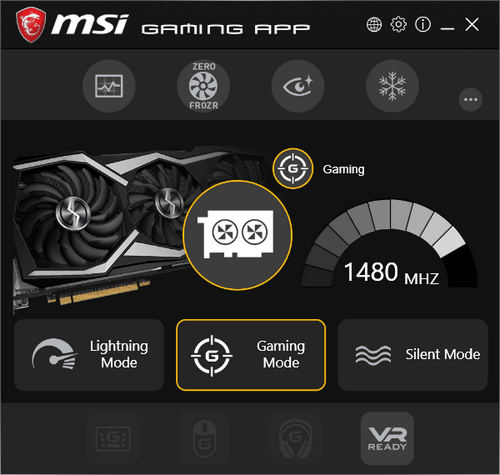

Графический процессор MSI GeForce GTX 1080 Ti Lightning Z имеет три режима работы, которые можно активировать с помощью приложения MSI Gaming App.
В режиме Silent видеокарта будет работать на базовой частоте графического процессора 1481 МГц, которая форсируется до 1582 МГц. В этом случае частоты равны эталонным для NVIDIA GeForce GTX 1080 Ti. Второй режим, Gaming, разгоняет GPU видеокарты до 1582/1695 МГц, а самый производительный, Lightning, – до 1607/1721 МГц. При этом в Lightning-режиме фактическая частота GPU видеокарты во время тестирования превышала 2000 МГц. Добавим, что при переходе видеокарты в 2D-режим частота графического процессора снижается до 139 МГц с одновременным снижением напряжения с 1,131 до 0,812 В.
Одиннадцать гигабайт памяти стандарта GDDR5X набраны микросхемами Micron с маркировкой 7CA77 D9VRL и эффективной частотой 11 ГГц.
Для режима Silent частота памяти равна номинальной и составляет 11016 МГц, а в режимах Gaming и Lightning частота повышается до 11124 МГц. Очень скромный заводской разгон. При ширине шины обмена с памятью 352 бит пропускная способность такой памяти может достигать 489,5 Гбайт/с, а в 2D-режиме частота снижается до 810 МГц.

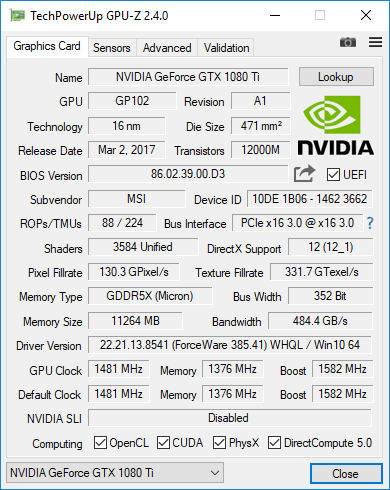

Вот как выглядят характеристики видеокарты MSI GeForce GTX 1080 Ti Lightning Z в режиме работы Silentпо данным утилиты GPU-Z.
Теперь познакомимся с новой системой охлаждения TRI-FROZR, её эффективностью и уровнем шума.
Система охлаждения TRI-FROZR – эффективность и уровень шума
Фирменная система охлаждения TRI-FROZR является наиболее эффективным воздушным кулером, выпускаемым компанией MSI. Она берёт не столько габаритами и массой, сколько технологиями и качеством и уже давно вышла за рамки обычного радиатора на тепловых трубках. Нет, конечно же, в её основе по-прежнему лежит алюминиевый радиатор, но здесь он состоит из двух частей, а толщина рёбер увеличилась до 27 мм. Плотность рёбер также повысилась (между ними едва больше 1 мм), но для трёх оптимизированных вентиляторов она не станет проблемой.
Что касается тепловых трубок, то в радиаторе их шесть: две диаметром восемь миллиметров и четыре диаметром шесть миллиметров.
Причём MSI использует в своих кулерах так называемые супертрубки, в которых скорость теплообмена в сравнении с обычными тепловыми трубками значительно повышена. Добавим, что все места сопряжений тепловых трубок и пластин, а также основания радиатора пропаяны и весь радиатор никелирован.

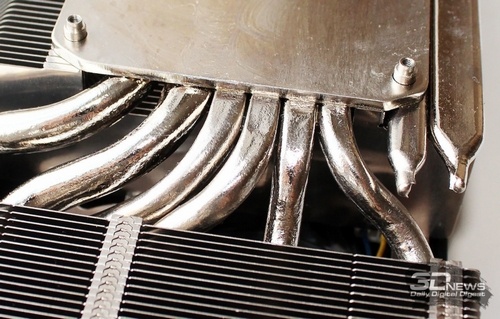

Кроме тепловых трубок в радиаторе, в конструкции системы охлаждения MSI TRI-FROZR есть ещё две тепловые трубки. Их диаметр равен 6 мм, и они без никелировки. Первая именована Close Quarters и встроена в теплораспределительную пластину силовой цепи питания графического процессора и микросхем памяти, а вторая проходит по задней части печатной платы и через термопрокладки контактирует с квартетом твердотельных конденсаторов в зоне графического процессора.
По мнению разработчиков, такой комплексный подход к охлаждению видеокарты выводит MSI TRI-FROZR на лидирующие позиции среди воздушных кулеров для видеокарт.

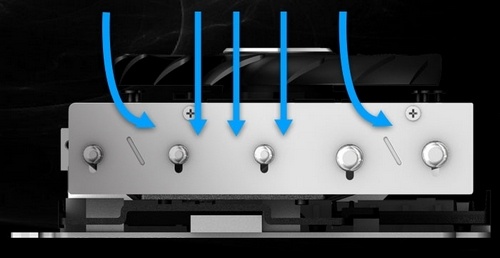

Из дополнительных оптимизаций пластин радиатора выделим диагональные прорези-дефлекторы Airflow Control Technology, которые направляют воздушный поток вентиляторов к тепловым трубкам.
Вся массивная конструкция охлаждается тремя вентиляторами TORX 2.0 с дисперсионными лопастями, которые способны генерировать на 22% больший воздушный поток, чем вентиляторы с обычными лопастями, и развивать более высокое статическое давление. Реальный диаметр крыльчаток двух крайних вентиляторов равен 95 мм, а центрального – 85 мм. Большие вентиляторы выпущены компанией Power Logic и маркированы PLD10010B12HH.

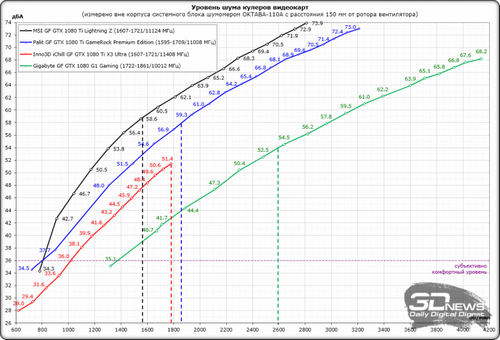

В характеристиках вентиляторов указан двойной шарикоподшипник. Такие модели, как правило, весьма долговечны. Скорость вращения вентиляторов регулируется автоматически широтно-импульсной модуляцией в диапазоне от 0 до 2800 об/мин. Иначе говоря, в 2D-режиме и при минимальной 3D-нагрузке видеокарта остаётся бесшумной. Но здесь, как оказалось, у MSI GeForce GTX 1080 Ti Lightning Z есть «подводные камни». Об этом чуть ниже.

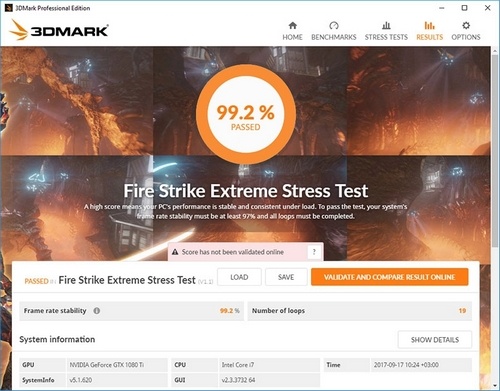

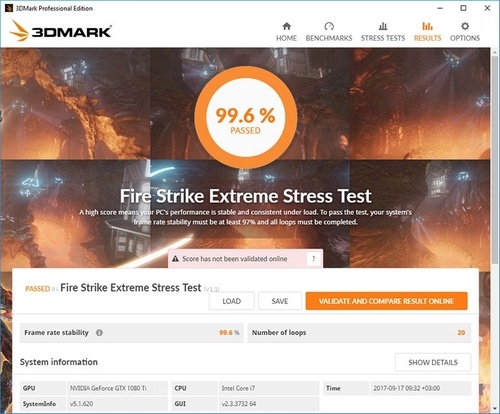

Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали девятнадцать циклов стресс-теста Fire Strike Extreme из графического пакета 3DMark.
Для мониторинга температур и всех прочих параметров применялась программа MSI Afterburner версии 4.4.0 Beta 15 и утилита GPU-Z версии 2.4.0. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при комнатной температуре около 22,5 градусов Цельсия.
Прежде всего посмотрим на эффективность системы охлаждения MSI GeForce GTX 1080 Ti Lightning Z в автоматическом режиме регулировки скорости вентиляторов.
