Итак, ASUS STRIX R9 390X OC протестирована, самое время познакомиться с другой, не менее интересной видеокартой этой же серии на графическом процессоре Grenada XT – ASUS STRIX R9 390 OC.
Все различия между этими моделями сводятся лишь к отключённым блокам графического процессора и его чуть-чуть меньшей частоте, тогда как все прочие характеристики у ASUS STRIX R9 390X OC и ASUS STRIX R9 390 OC идентичны. Поэтому на первый план здесь выходит вопрос стоимости.
Технические характеристики видеокарты и рекомендованная стоимость
Технические характеристики и стоимость видеокарты ASUS STRIX R9 390 OC приведены в таблице в сравнении с показателями «сестры» — ASUS STRIX R9 390X OC — и эталонных версий AMD Radeon R9 390 и Radeon R9 290.
| Наименование технических характеристик | ASUS STRIX R9 390X OC | ASUS STRIX R9 390 OC | AMD Radeon R9 390 | AMD Radeon R9 290 | |
|---|---|---|---|---|---|
| Графический процессор | Grenada XT (TSMC) |
Grenada XT (TSMC) |
Grenada XT (TSMC) |
Hawaii XT (TSMC) |
|
| Техпроцесс, нм | 28 (low-k) | 28 (low-k) | 28 (low-k) | 28 (low-k) | |
| Площадь кристалла, мм2 | 438 | 438 | 438 | 438 | |
| Число транзисторов, млн | 6200 | 6200 | 6200 | 6200 | |
| Частота графического процессора, МГц | 3D | 1070 | 1050 | 1000 | 947 |
| 2D | 300 | 300 | 300 | 300 | |
| Число унифицированных шейдерных процессоров, шт. | 2816 | 2560 | 2560 | 2560 | |
| Число текстурных блоков, шт. | 176 | 160 | 160 | 160 | |
| Число блоков растровых операций (ROPs), шт. | 64 | 64 | 64 | 64 | |
| Теоретическая максимальная скорость закраски, Гпикс./с | 68,5 | 67,2 | 64,0 | 60,6 | |
| Теоретическая максимальная скорость выборки текстур, Гтекс./с | 188,3 | 168,0 | 160,0 | 151,5 | |
| Поддержка версии Pixel Shaders / Vertex Shaders | 5.0 / 5.0 | 5.0 / 5.0 | 5.0 / 5.0 | 5.0 / 5.0 | |
| Тип поддерживаемой памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | |
| Разрядность шины обмена с памятью, бит | 512 | 512 | 512 | 512 | |
| Эффективная частота работы видеопамяти, МГц | 3D | 6000 | 6000 | 6000 | 5000 |
| 2D | 600 | 600 | 600 | 600 | |
| Объем памяти, Мбайт | 8 192 | 8 192 | 8 192 | 4 096 | |
| Полоса пропускания видеопамяти, Гбайт/сек | 384,0 | 384,0 | 384,0 | 320,0 | |
| Пиковая потребляемая мощность в 3D режиме работы, Вт | 3D | 300 | 300 | 275 | 250 |
| 2D | н/д | н/д | н/д | 70 / 3 | |
| Требования к мощности блока питания, Вт | 600 | 600 | 600 | 600 | |
| Размеры видеокарты, мм (Д × В × Т) | 302 × 137 × 40 | 302 × 137 × 40 | н/д | 280 × 100 × 37 | |
| Вес видеокарты, г | 1 055 | 1 080 | н/д | н/д | |
| Интерфейс | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | |
| Выходы | DVI-I (Dual-Link), 1 HDMI v1.4a, 3 DisplayPort v1.2 |
DVI-I (Dual-Link), 1 HDMI v1.4a, 3 DisplayPort v1.2 |
DVI-I+DVI-D (Dual-Link), 1 HDMI v1.4a, 1 DisplayPort v1.2 |
DVI-I+DVI-D (Dual-Link), 1 HDMI v1.4a, 1 DisplayPort v1.2 |
|
| Минимальная розничная стоимость, долларов США | 440 | 340 | 329 | 239 | |
Дизайн и особенности печатной платы
Если вы уже ознакомились с нашей статьёй про ASUS STRIX R9 390X OC, то дизайн новой ASUS STRIX R9 390 OC не станет открытием. Более того, эти видеокарты как две капли воды похожи друг на друга, а из отличий можно увидеть только иную маркировку на маленьком стикере с обратной стороны платы.
Ещё раз отметим, что видеокарта очень массивная и сравнительно тяжёлая – её габариты составляют 302 × 137 × 40 мм, а весит она 1080 граммов.

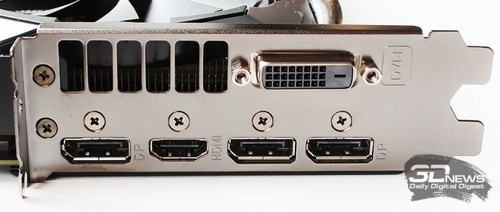

Разумеется, набор выходов — DVI-I (Dual-Link), HDMI 1.4а и три DisplayPort 1.2 — здесь точно такой же, как и у старшей версии.
На панели осталось место и для решётки, обеспечивающей частичный выброс нагретого воздуха за пределы корпуса системного блока, а также для подписей видеовыходов.

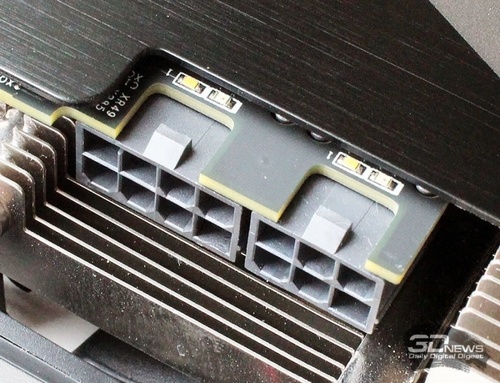

Два разъёма для подключения дополнительного питания здесь точно такие же – шести- и восьмиконтактный, хотя обычные версии Radeon R9 390 и R9 390X оснащаются только двумя шестиконтактными разъёмами.
Идентичен и заявленный уровень энергопотребления – по мнению инженеров ASUS, данная видеокарта может потреблять до 300 ватт электроэнергии, что на 25 ватт выше референсного значения. Тем не менее мощность блока питания, рекомендованного для системы с одной такой видеокартой, составляет такие же 600 ватт. О назначении красного и белого светодиодов, расположенных у каждого разъёма питания, мы рассказывали уже несколько раз.
Печатная плата видеокарты, собранная с использованием фирменной технологии ASUS AUTO-EXTREME, является точной копией платы ASUS STRIX R9 390X OC.

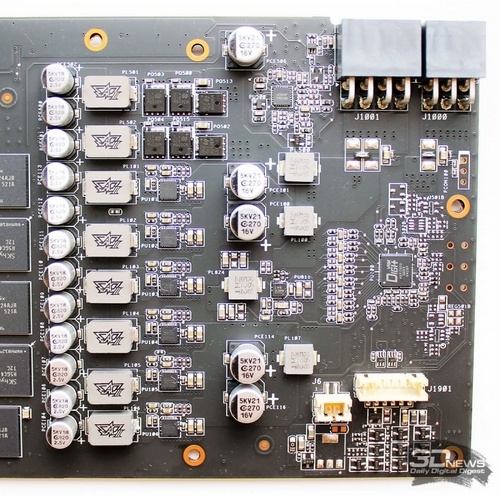

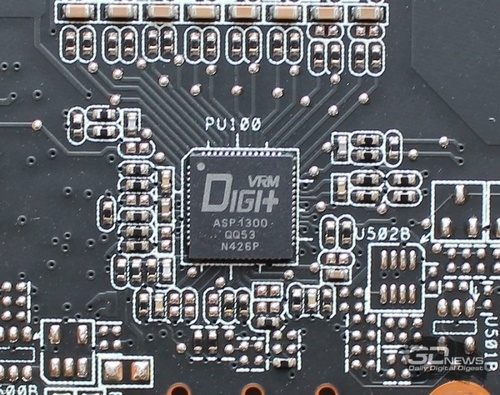

Соответственно, идентичны здесь как восьмифазная система питания графического процессора и памяти с технологией Super Alloy Power II, так и управляющий контроллер Digi+ ASP1300 производства International Rectifier.

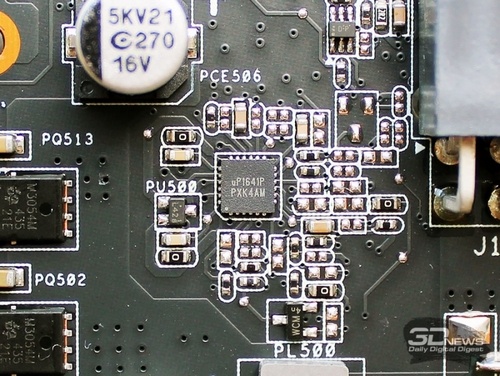

Не претерпела изменений и система управления питанием памяти, осуществляемая посредством контроллера up1641P.
Контактные площадки интерфейса ASUS VGA Hotwire по-прежнему расположены на обратной стороне самого дальнего края печатной платы.

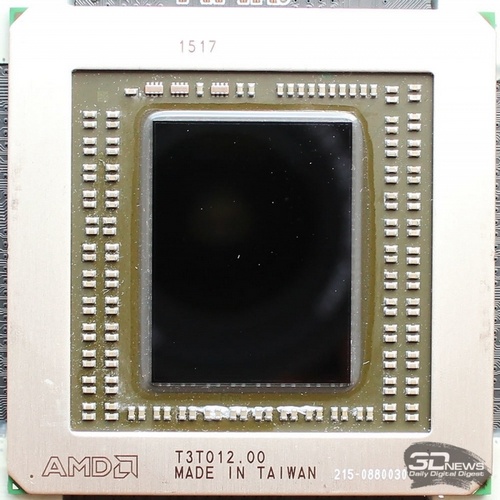

Дата производства 28-нм графического процессора Grenada XT нашего экземпляра ASUS STRIX 390 OC – 17-я неделя 2015 года (конец апреля).
Именно в нём и содержатся отличия от ASUS STRIX 390X OC, заключающиеся в 2560 шейдерных процессорах против 2816 и 160 текстурных блоках против 174. Количество блоков растровых операций (ROPs) не изменилось и равно 64. Иными словами, перед нами старая добрая Radeon R9 290. Правда, в ASUS повысили частоту графического процессора ASUS STRIX 390 OC в 3D-режиме с 947 у R9 290 или с 1000 МГц у референсного R9 390 до 1050 МГц. При переходе в 2D-режим частота снижается до 300 МГц одновременно со снижением напряжения с 1,180 до 0,891 В. Качество ASIC у нашего кристалла GPU видеокарты оказалось весьма низким – 68,8 %.

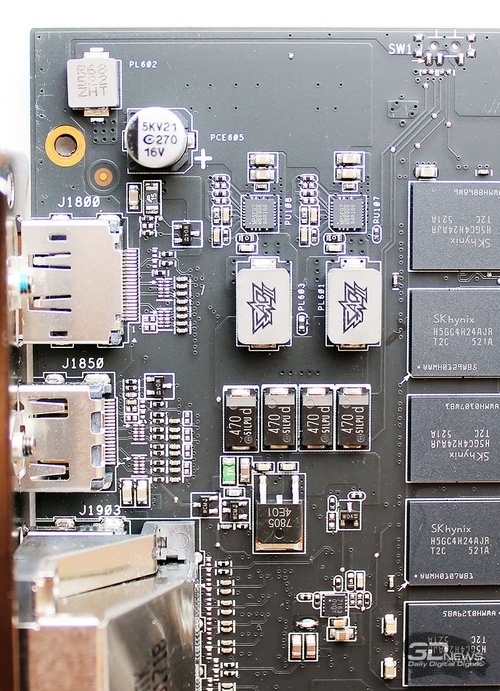

В плане оснащения ASUS STRIX 390 OC видеопамятью здесь и вовсе нет никаких отличий от старшей ASUS STRIX 390X OC. Распаянные только на лицевой стороне 8 Гбайт стандарта GDDR5 набраны микросхемами производства компании SK hynix с маркировкой H5GC4H24AJR T2C.
Теоретическая эффективная частота таких чипов составляет 6000 МГц, на которых память видеокарты ASUS и функционирует при напряжении 1,5 В. Соответственно, её пропускная способность при 512-битной шине составляет всё те же 384 Гбайт/с. В 2D-режиме частота памяти снижается до 600 МГц.

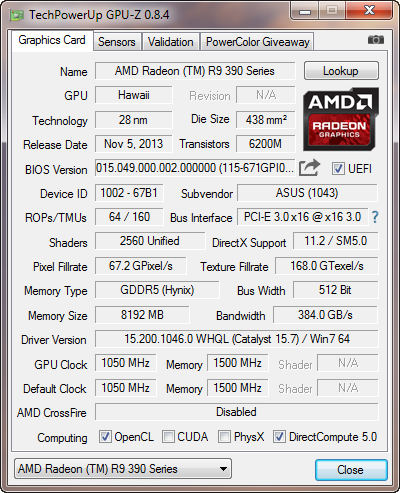

Резюмируем: все аппаратные отличия ASUS STRIX 390 OC от ASUS STRIX 390X OC сводятся только к отключённым блокам графического процессора и на 20 МГц меньшей частоте, что нам и подтверждает утилита GPU-Z.
BIOS видеокарты ASUS STRIX R9 390 OC вы можете скачать из файлового архива (BIOS ASUS STRIX R9 390 OC 8GB.rar).
Системы охлаждения DirectCU III – эффективность и уровень шума
Новую систему воздушного охлаждения ASUS DirectCU III мы детально изучили в предыдущей статье, и на ASUS STRIX R9 390 OC она не претерпела ни единого изменения.

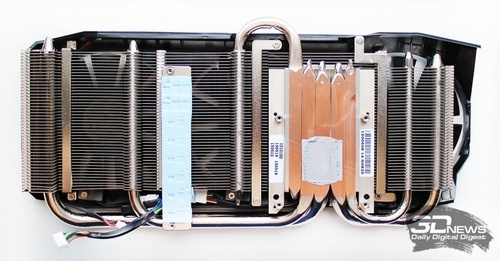

Вкратце напомним, что она состоит из никелированного алюминиевого радиатора, базирующегося на двух медных тепловых трубках диаметром 10 мм, двух диаметром 8 мм и одной диаметром 6 мм, а также кожуха с тремя 88-мм крыльчатками производства Everflow (T129215SU).
В вентиляторах применена технология Triple Wing-Blade с возможностью полной остановки при невысокой нагрузке или в 2D-режиме, а их максимальная скорость вращения, по данным мониторинга, при ШИМ-регулировке достигала 3730 об/мин.

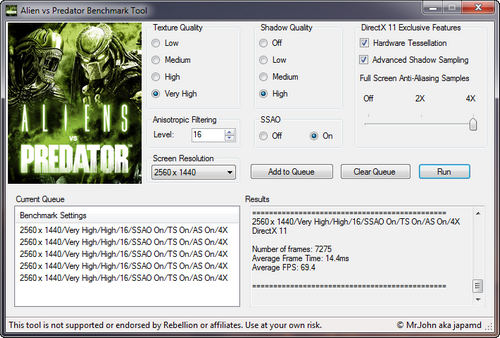

Для проверки температурного режима работы видеокарты ASUS STRIX R9 390 OC в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560 × 1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x:
Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.1.1 и утилита GPU-Z версии 0.8.4. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 24,5 градуса Цельсия.
Температурный режим работы ASUS STRIX R9 390 OC при автоматической регулировке скорости вентиляторов оказался точно таким же, как и у ASUS STRIX R9 390X OC.
Автоматический режим (0-2200 об/мин, x3)
Температура графического процессора повысилась до всё тех же 89 градусов Цельсия, а максимальная скорость вентиляторов достигла отметки 2200 об/мин, что всего на 20 об/мин меньше, чем у ASUS STRIX R9 390X OC. При максимальных 3730 об/мин температура графического процессора оказалась всего на 1 градус Цельсия ниже, чем на старшей видеокарте.
Максимальная скорость (3730 об/мин, x3)
Таким образом, и по температурному режиму работы эти видеокарты оказались «сёстрами-близняшками».
Измерение уровня шума систем охлаждения видеокарт осуществлялось электронным шумомером «ОКТАВА-110А» после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.
На график с данными об уровне шума ASUS STRIX R9 390 OC мы внесли результаты измерений уровня шума эталонной версии AMD Radeon R9 290X, эталонной NVIDIA GeForce GTX 980 Ti, ASUS STRIX GTX 980 с системой охлаждения DirectCU II, а также Sapphire Vapor-X R9 290 Tri-X OC. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической PWM-регулировке. Посмотрим на результаты.
Конечно же, кривая уровня шума кулера видеокарты ASUS STRIX R9 390 OC практически точно повторила кривую уровня шума ASUS STRIX R9 390X OC, поэтому мы не стали дублировать их обе на графике. Тем не менее за счёт чуть более низкой скорости при автоматической регулировке младшая модель оказалась немного тише старшей, но, поверьте, такую разницу услышать крайне сложно. Сравнение с другими участниками тестирования новинка, к сожалению, проигрывает. Особенно заметна разница в уровне шума со старой Sapphire Vapor-X R9 290 Tri-X OC, да и родственная ASUS STRIX GTX 980 с DirectCU II также оказалась тише свежеиспечённой ASUS STRIX R9 390 OC. Только до скорости 1200 об/мин ASUS STRIX R9 390 OC можно назвать комфортной видеокартой, но при этих оборотах вентиляторов с охлаждением горячего Grenada XT не справится даже такой мощный кулер, как ASUS DirectCU III.
Оверклокерский потенциал
Если ранее на ASUS STRIX R9 390X OC по ядру нам удалось выжать всего 60 МГц, или +5,6 % к номинальной частоте, то графический процессор ASUS STRIX R9 390 OC разогнался немного лучше – на 85 МГц, или +8,1%. Память также смогла работать при чуть более высоких частотах, обеспечив стабильность на +670 МГц к номиналу.
Объективно говоря, по всем известным причинам от Radeon R9 390/390X нет смысла ждать впечатляющих результатов в разгоне, что мы сегодня в очередной раз и увидели. После разгона итоговые частоты нашего экземпляра ASUS STRIX R9 390 OC составили скромные 1135/6680 МГц.

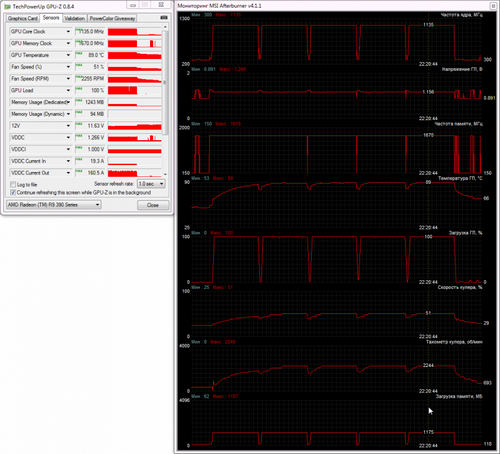

Температурный режим разогнанной видеокарты не изменился – алгоритм автоматической регулировки скорости вентиляторов ASUS STRIX R9 390 OC по-прежнему удерживает температуру графического процессора в пределах 90 градусов Цельсия.
Автоматический режим (0-2250 об/мин, x3)
Добавим, что даже после разгона температура силовых элементов цепей питания была ограничена 78 градусами Цельсия, что является очень хорошим результатом для столь горячей видеокарты.
