Inno3D iChill GeForce GTX 1070 Ti X4: просто добавь разгон

Как известно, последней анонсированной в 2017 году видеокартой стала NVIDIA GeForce GTX 1070 Ti, которая должна укрепить позиции компании из Санта-Клары в борьбе с AMD Radeon RX Vega 64 и Vega 56. Впрочем, как показывают тесты и, важнее всего, рынок, этот шаг NVIDIA стал скорее перестраховкой, чем насущной необходимостью, поскольку уже давно существовавшие к тому времени GeForce GTX 1070 и GeForce GTX 1080 прекрасно справляются с этой задачей (в особенности в плане наличия оригинальных видеокарт) и без версии с индексом Ti.

Вслед за анонсом новой модели партнёры NVIDIA представили свои оригинальные версии новинки, благо вся элементная база для этого уже готова. С одной из первых таких видеокарт – Inno3D iChill GeForce GTX 1070 Ti X4 – мы познакомим вас в сегодняшней статье.

Inno3D iChill GeForce GTX 1070 Ti X4: просто добавь разгон
Данная версия GeForce GTX 1070 Ti интересна тем, что она оснащена мощнейшей системой охлаждения с четырьмя вентиляторами и отдельным контуром для элементов VRM, но при этом начисто лишена заводского разгона. То есть в Inno3D как бы говорят своим потенциальным покупателям: «Мы всё для вас подготовили, берите и разгоняйте!» Проверим, насколько удачным окажется оверклокерский потенциал нашего экземпляра, как сильно при этом видеокарта будет греться и шуметь и сможет ли в разгоне догнать оригинальную GeForce GTX 1080? Ну а бонусом станет тестирование пары GeForce GTX 1070 Ti в режиме 2-way SLI.

Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость видеокарты Inno3D iChill GeForce GTX 1070 Ti X4 приведены в таблице в сравнении с показателями эталонной модели NVIDIA GeForce GTX 1070 Ti.

Наименование технических характеристик Inno3D iChill GeForce GTX 1070 Ti X4 NVIDIA GeForce GTX 1070 Ti
Графический процессор GP104-A1
Pascal
(TSMC)
GP104-A1
Pascal
(TSMC)
Техпроцесс, нм 16 16
Площадь кристалла, кв. мм 314 314
Число транзисторов, млн 7200 7200
Частота графического процессора, МГц 3D 1607
(1683 – boost)
1607
(1683 – boost)
2D 139 139
Число унифицированных шейдерных процессоров, шт. 2432 2432
Число текстурных блоков, шт. 152 152
Число блоков растровых операций (ROPs), шт. 64 64
Теоретическая максимальная скорость закраски, Гпикс./с 102,8 102,8
Теоретическая максимальная скорость выборки текстур, Гтекс./с 244,3 244,3
Тип поддерживаемой памяти GDDR5 GDDR5
Разрядность шины обмена с памятью, бит 256 256
Эффективная частота работы видеопамяти, МГц 3D 8 008 8 008
2D 810 810
Объём памяти, Гбайт 8 8
Полоса пропускания видеопамяти, Гбайт/с 256,3 256,3
Потребляемая мощность, Вт 3D 180 180
2D н/д н/д
Требования к мощности блока питания, Вт 500 500
Размеры видеокарты (Д × В × Т), мм 303 × 122 × 53 268 × 102 × 37
Вес, г
1222 1018
Интерфейс PCI-Express x16 (v3.0) PCI-Express x16 (v3.0)
Выходы DVI-D
(Dual-Link),
1 HDMI v2.0b,
3 DisplayPort v1.4
DVI-D
(Dual-Link),
1 HDMI v2.0b,
3 DisplayPort v1.4
Розничная стоимость, руб.
(по данным computeruniverse.ru на 08.01.2018 без учёта стоимости доставки и наличия)
34 550 29 980

Как мы и писали чуть выше, не считая размеров видеокарты и её веса, у Inno3D iChill GeForce GTX 1070 Ti X4 нет ни единого отличия от эталонной версии NVIDIA GeForce GTX 1070 Ti.

Упаковка и комплектация

Вполне обычная картонная коробка, в которой поставляется Inno3D iChill GeForce GTX 1070 Ti X4, содержит информацию о модели видеокарты, объёме и типе её видеопамяти, а также входящих в комплект поставки бонусах.

Inno3D iChill GeForce GTX 1070 Ti X4: просто добавь разгон
Inno3D iChill GeForce GTX 1070 Ti X4: просто добавь разгон

На обратной стороне коробки полезного мало – лишь общие фразы о преимуществах видеокарт Inno3D на десяти языках, включая русский. Внутри коробки из плотного картона в дополнительной оболочке из вспенённого полиэтилена размещена сама видеокарта.

В комплект поставки видеокарты входят драйверы, купоны с ключами на скачивание 3DMark и VRMark, а также тканевый коврик (на удивление качественный) для компьютерной мыши.

Видеокарта выпускается в Китае и обеспечивается трёхлетней гарантией. На момент подготовки статьи в России данная модель Inno3D ещё не продавалась, но будем надеяться, что уже в ближайшие недели ситуация с доступностью таких видеокарт исправится. В зарубежных онлайн-магазинах Inno3D iChill GeForce GTX 1070 Ti X4 можно приобрести по цене от 34,5 тысяч рублей (без учёта стоимости доставки). Это примерно на 10% дороже эталонных версий GeForce GTX 1070 Ti. Посмотрим, стоит ли она того.

Дизайн и особенности печатной платы

Дизайн новой Inno3D iChill GeForce GTX 1070 Ti X4 выполнен в фирменной стилистике моделей серии iChill. Внешне это очень серьёзная и легко узнаваемая видеокарта с массивной системой воздушного охлаждения, тремя вентиляторами на лицевой стороне и металлической пластиной с перфорацией на обратной.

Inno3D iChill GeForce GTX 1070 Ti X4: просто добавь разгон
Inno3D iChill GeForce GTX 1070 Ti X4: просто добавь разгон

Сверху на кожухе виден четвёртый вентилятор с небольшим радиатором, а снизу в кожухе предусмотрены продольные прорези, предназначенные для оттока нагретого воздуха от радиатора.

Inno3D iChill GeForce GTX 1070 Ti X4: просто добавь разгон
Inno3D iChill GeForce GTX 1070 Ti X4: просто добавь разгон

Длина видеокарты составляет 303, высота – 122, а толщина – 53 мм. То есть при установке в материнскую плату Inno3D iChill GeForce GTX 1070 Ti X4 перекроет соседний PCI-E-слот и ещё половину расстояния до следующего слота. Весит новинка также немало – 1,222 кг.

Сделать видеокарту столь толстой разработчикам пришлось из-за весьма массивного радиатора, скрывающегося под кожухом с вентиляторами.

Inno3D iChill GeForce GTX 1070 Ti X4: просто добавь разгон
Детальнее мы его изучим в следующем подразделе статьи.

Видеокарту наделили стандартным для GeForce GTX 1070 Ti набором видеовыходов: одним DVI-D, одним HDMI версии 2.0b и тремя DisplayPort версии 1.4.

Inno3D iChill GeForce GTX 1070 Ti X4: просто добавь разгон
Оставшееся на задней панели пространство перфорировано треугольными отверстиями для минимизации сопротивления оттоку воздуха от системы охлаждения.

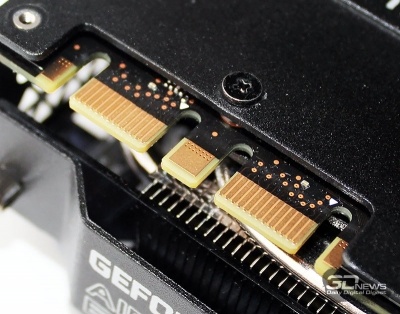

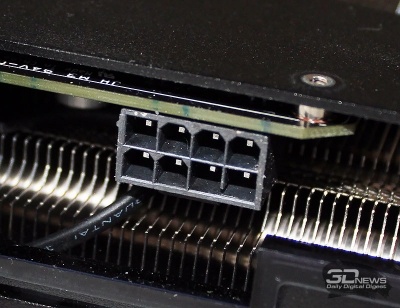

Сверху в передней части видеокарты расположены два стандартных разъёма для SLI, а на противоположном конце этой же кромки текстолита можно увидеть восьмиконтактный разъём дополнительного питания.

В Inno3D не стали отходить от рекомендаций NVIDIA и в спецификациях к Inno3D iChill GeForce GTX 1070 Ti X4 указали уровень энергопотребления в 3D-режиме 180 Вт и мощность блока питания для системы с одной такой видеокартой – 500 Вт.

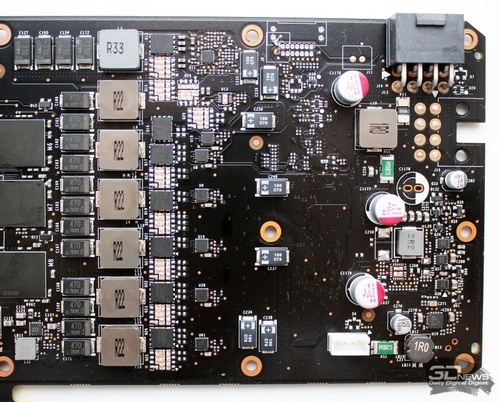

В Inno3D iChill GeForce GTX 1070 Ti X4 используется эталонная печатная плата NVIDIA, но, в отличие от референсных моделей GeForce GTX 1070 Ti, здесь все фазы питания графического процессора и все конденсаторы на месте.

Таким образом, на питание GPU отведено шесть фаз, а ещё одна – на память и другие потребители.


Не забыты и твердотельные конденсаторы с обратной стороны текстолита, пусть и меньшей ёмкости, чем на лицевой.

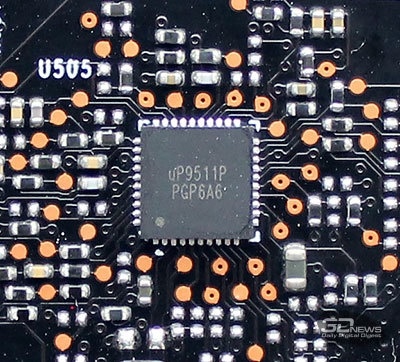

Для управления питанием графического процессора на плате распаян восьмифазный контроллер up9511P производства uPI Group.

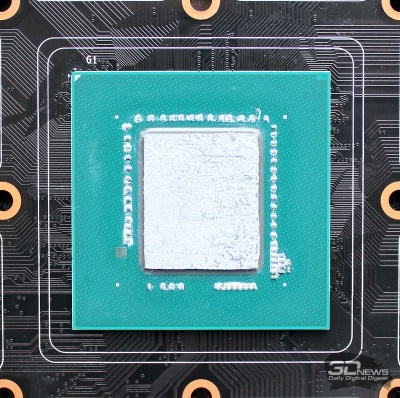

В отличие от старших GeForce GTX 1080 и GTX 1080 Ti, графический процессор эталонных GTX 1070 Ti не имеет защитной рамки по периметру подложки, и наша версия Inno3D, к сожалению, не исключение. Поэтому при установке и снятии с видеокарты кулера следует быть предельно аккуратными, чтобы не повредить GPU. Здесь кристалл выпущен на 34-й неделе 2017 года (конец августа) и относится к версии А1.


Напомним, что GP104 GeForce GTX 1070 Ti несёт в себе 2432 универсальных шейдерных процессора, 152 текстурных блока и 64 ROPs. Базовая частота GPU в 3D-режиме равна 1607 МГц, а в форсированном может достигать 1683 МГц. Но на практике частота оказалась ещё выше, в чём мы с вами совсем скоро убедимся. Добавим, что при переходе в 2D-режим частота процессора снижается до 139 МГц одновременно со снижением напряжения (для данного экземпляра видеокарты — с 1,062 до 0,650 В).

Восемь гигабайт памяти стандарта GDDR5 набраны микросхемами производства Micron с маркировкой 7QA47 D9TCB.


Теоретическая эффективная частота таких микросхем составляет 8 ГГц, на ней память Inno3D iChill GeForce GTX 1070 Ti X4 и функционирует. При ширине шины 256 бит пропускная способность достигает 256,3 Гбайт/с. В 2D-режиме частота памяти снижается до 810 МГц.

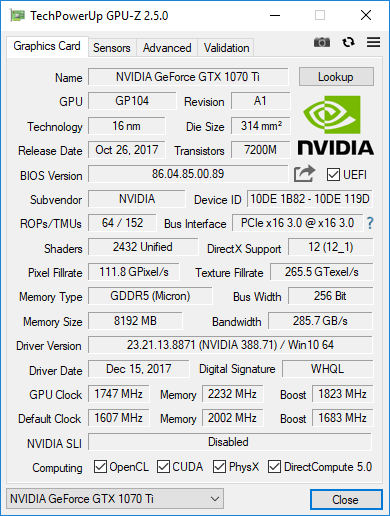

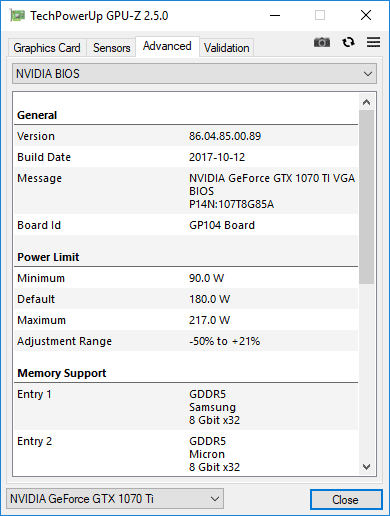

Характеристики видеокарты Inno3D по данным утилиты GPU-Z в очередной раз подтверждают её полную идентичность эталонной модели NVIDIA GeForce GTX 1070 Ti.

Cистема охлаждения

Inno3D iChill GeForce GTX 1070 Ti X4 оснащается массивной системой охлаждения графического процессора, состоящей из двухсекционного радиатора на тепловых трубках и кожуха с тремя вентиляторами.

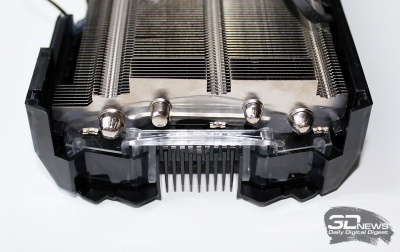

Всего в полностью никелированном радиаторе пять медных тепловых трубок: две диаметром 6 мм, одна диаметром 8 мм и ещё две толстых десятимиллиметровых. Все они припаяны к основанию радиатора и контактируют с алюминиевыми рёбрами над ним, а четыре ещё и дополнительно пронизывают большой радиатор.

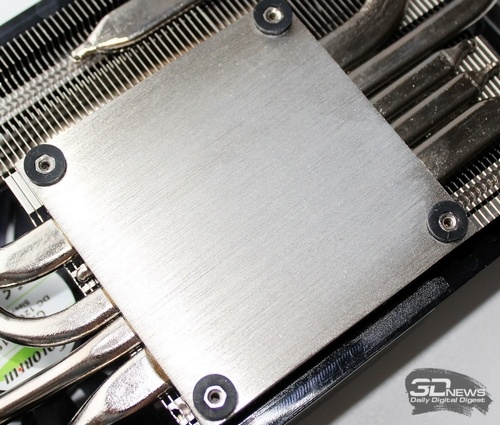

Качество обработки контактной поверхности основания оставляет желать лучшего – следы фрезы не только видны невооружённым глазом, но и ощущаются тактильно.


А ведь ему контактировать с голым кристаллом графического процессора… Можем предположить, что полировка данного основания позволит снизить на несколько градусов пиковую температуру GPU.

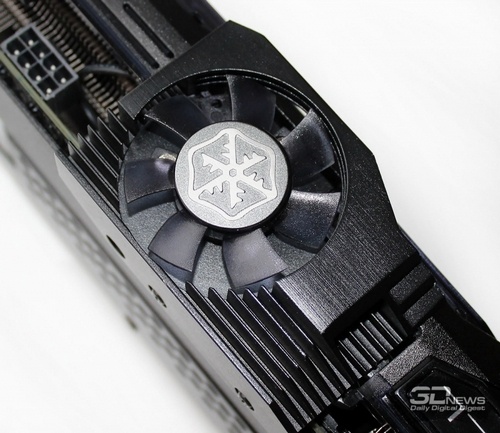

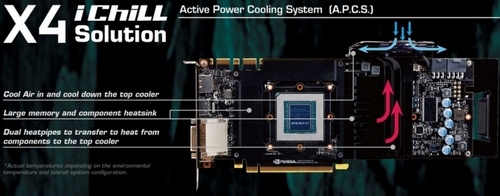

И всё же главной «фишкой» системы охлаждения Inno3D с индексом X4, на наш взгляд, является не монументальность радиатора, а дополнительный выносной модуль для охлаждения элементов цепей VRM видеокарты.


В его состав входят две тепловые трубки, припаянные к пластине, которая контактирует с цепью VRM, а также небольшой радиатор и 50-мм вентилятор.


Этот же модуль охлаждает и часть микросхем видеопамяти, а на остальные установлена металлическая пластина с термопрокладкой.

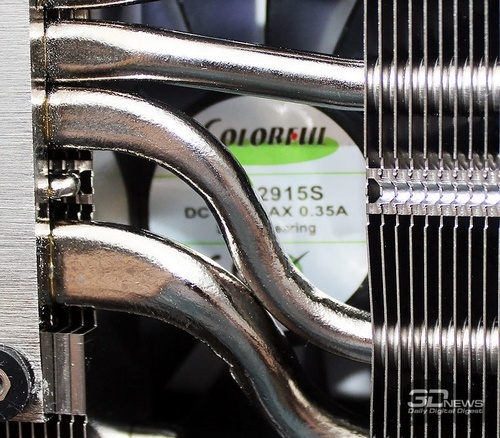

Основной радиатор охлаждается тремя вентиляторами с диаметром крыльчатки 85 мм. Добраться до них крайне сложно, но, по всей видимости, выпущены они компанией Colorful.


Скорость вращения этих вентиляторов регулируется автоматически ШИМ-методом в диапазоне от 0 до ~1850 об/мин. О текущем состоянии видеокарты и вентиляторов проинформирует цвет подсветки на кожухе.


Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали девятнадцать циклов стресс-теста Fire Strike Extreme из графического пакета 3DMark.


Для мониторинга температур и всех прочих параметров применялась программа MSI Afterburner версии 4.4.2 и утилита GPU-Z версии 2.5.0. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при комнатной температуре около 24 градусов Цельсия.

Сначала мы протестировали эффективность охлаждения Inno3D iChill GeForce GTX 1070 Ti X4 в автоматическом режиме работы её вентиляторов.

Автоматический режим (0-1460 об/мин)

Автоматический режим (0-1460 об/мин)

Температура графического процессора не превысила отметку 70 градусов Цельсия, что при максимальной скорости вентиляторов 1460 об/мин является очень неплохим результатом. Если же вручную увеличить скорость вентиляторов до максимума, то можно добиться пятиградусного снижения температуры.

Максимальная скорость (1710 об/мин)

Максимальная скорость (1710 об/мин)

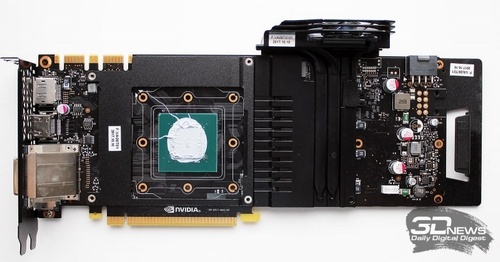

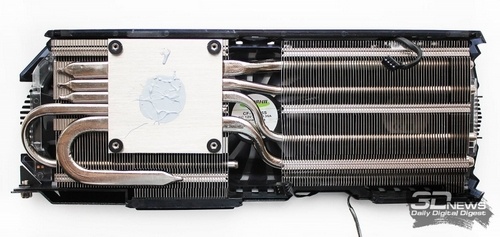

Как и почти всегда, тесты температурного режима видеокарты мы проводили до её разборки и фотосессии. Inno3D iChill GeForce GTX 1070 Ti X4 не стала исключением, но после того, как мы увидели на графическом процессоре термопасты раз в пять больше, чем требуется, мы не могли не провести повторное тестирование. Итак, вот как выглядел GPU после снятия кулера.


А вот как он примерно должен выглядеть при оптимальном количестве термоинтерфейса на кристалле.

Затем мы провели повторное тестирование и получили новые результаты.

Автоматический режим

Автоматический режим

Максимальная скорость

Максимальная скорость

В автоматическом режиме регулировки скорости вентиляторов температура графического процессора снизилась на шесть градусов в пике нагрузки, а при максимальной скорости – на три градуса. Кроме того, после замены термопасты на кристалле графического процессора нам удалось удержать температуры в пределах 70 градусов при скорости вентиляторов 1000 об/мин! На наш взгляд, это отличный результат, но мы не можем рекомендовать этот способ вам, поскольку снятие с видеокарты системы охлаждения практически всегда приводит к потере гарантии.

Измерение уровня шума систем охлаждения видеокарт проводилось электронным шумомером «ОКТАВА-110А» после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась исключительно система охлаждения видеокарты и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (просьба не путать с низким) уровень шума при измерениях с такого расстояния — около 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

На графике с данными уровня шума кулера Inno3D iChill GeForce GTX 1070 Ti X4 мы указали также результаты ранее протестированных видеокарт: Palit GeForce GTX 1080 Ti GameRock Premium Edition и MSI GeForce GTX 1080 Ti Lightning Z, а также Gigabyte GeForce GTX 1080 G1 Gaming. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости вентиляторов систем охлаждения при их автоматической ШИМ-регулировке.


Из-за более низкой скорости вентиляторов кулера Inno3D iChill GeForce GTX 1070 Ti X4 шумит эта видеокарта меньше трёх других видеокарт, представленных на графике, однако тихой или хотя бы комфортной при автоматической регулировке скорости вентиляторов её назвать нельзя, к сожалению. А вот при скорости вентиляторов 1000 об/мин и ниже iChill GeForce GTX 1070 Ti X4 уже непросто услышать на фоне системного блока, который оснащен довольно неплохими корпусными вентиляторами, работающими на скоростях не выше 900 об/мин. Так что с таким запасом по эффективности охлаждения эту модель Inno3D вполне можно утихомирить. Добавим, что треска вентиляторов или призвуков их электродвигателей во время работы мы не зафиксировали, как и писка дросселей видеокарты.

Оверклокерский потенциал

Прелесть эталонных видеокарт NVIDIA в том, что они, как правило, прекрасно разгоняются. А в случае с Inno3D iChill GeForce GTX 1070 Ti X4 мы имеем ещё и полноценную систему питания GPU, а также очень эффективное охлаждение, поэтому надеяться тут было на что. И эти надежды в полной мере оправдались, так как графический процессор мы разогнали на 140 МГц от базовой частоты (+8,7 %), а эффективную частоту видеопамяти повысили на 920 МГц (+11,5%).


В итоге частоты разогнанной видеокарты составили 1747-1823/8928 МГц.


Разогнанная Inno3D iChill GeForce GTX 1070 Ti X4 была стабильна во всём тестовом наборе игр и бенчмарков, включая 3DMark.


Отметим, что после разгона видеокарты пиковая частота графического процессора достигала 2038 МГц, а по ходу тестирования стабилизировалась на 1987 МГц. При этом температура ядра в автоматическом режиме регулировки скорости вентиляторов поднялась лишь до 65 градусов Цельсия.

Автоматический режим (1080-1710 об/мин)

Автоматический режим (1080-1710 об/мин)

Справедливости ради нужно отметить, что выросла и максимальная скорость вентиляторов – до 1710 об/мин. Впрочем, запас эффективности у кулера Inno3D таков, что с помощью ручной регулировки можно добиться очень хорошего баланса между эффективностью охлаждения и уровнем шума.
